Zero8 Board-to-Board-Steckverbinder für sichere Signalübertragung

Redakteur: Margit Kuther

Eine besonders robuste Kontaktierung und ein beidseitiges Schirmkonzept zeichnen die von SE Spezial-Electronic auf der embedded world 2019 in Halle 3A, Stand 435 präsentierten Zero8 Board-to-Board-Steckverbinder von ept aus.

Firmen zum Thema

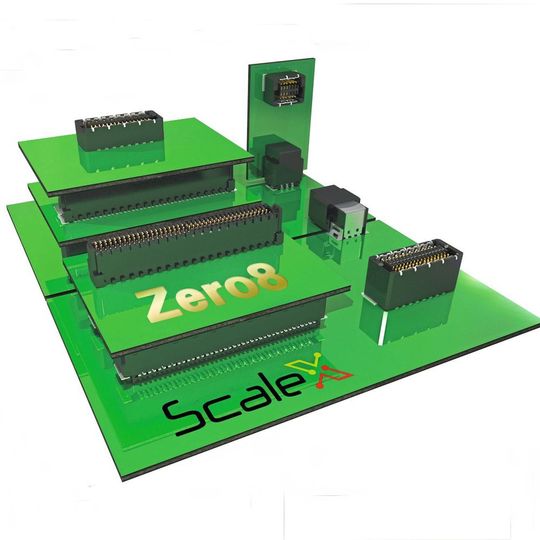

Steckverbinder-Serie von : bis zu 16 GBit/s im Raster 0,8 mm
Steckverbinder-Serie von : bis zu 16 GBit/s im Raster 0,8 mm
(Bild: SE Spezial-Electronic)

Die von ept gemeinsam mit Phoenix Contact entwickelte und für Datentransferraten bis zu 16 GBit/s ausgelegte Steckverbinder-Serie im Raster 0,8 mm ist ideal für Industrieanwendungen mit hohen Anforderungen an die elektromagnetische Verträglichkeit geeignet.

So garantiert das verwendete Schirmmaterial eine Koppelinduktivität von maximal 10 pH für den Steckverbinder. Mittels der Koppelinduktivität lassen sich die Einflüsse der elektrischen und magnetischen Feldstärke auf den Steckverbinder simulieren. Zudem sorgt das großflächige Schirmkonzept mit mehrfacher Kontaktierung auf beiden Leiterplatten für eine zuverlässige Ableitung etwaiger Störströme in Richtung Masseverbindung. Die Schirmung schützt nicht nur den Steckverbinder vor elektromagnetischer Beeinflussung, sondern auch benachbarte Kontakte, falls der Steckverbinder zur Störquelle wird.

Die robuste, doppelseitige ScaleX-Anschlusstechnologie der Zero8-Steckverbinderserie gewährleistet auch bei starken mechanischen Belastungen durch Schock oder Vibration eine sichere Kontaktierung. Außerdem kompensiert sie geräteseitige Toleranzen im gesteckten Zustand in alle Richtungen. Das flexible Geräte-Design ermöglicht verschiedene Polzahlen, Bauformen und Stapelhöhen mit großer Überstecksicherheit. Socket und Plug sind aktuell in der Bauform mid-profile verfügbar, geschirmte und ungeschirmte Ausführungen für Stapelhöhen bis 20 mm sowie gewinkelte Varianten werden folgen.
