Vielschicht-Bandpassfilter für Millimeterwellen-Bänder in 5G-Netzen

Redakteur: Dipl.-Ing. (FH) Thomas Kuther

Die TDK Corporation hat ihr Portfolio an HF-Vielschicht-Bauelementen um den laut TDK Marktforschung weltweit ersten Vielschicht-Bandpassfilter für das 28-GHz-Band in 5G-Mobilfunknetzen erweitert.

Firmen zum Thema

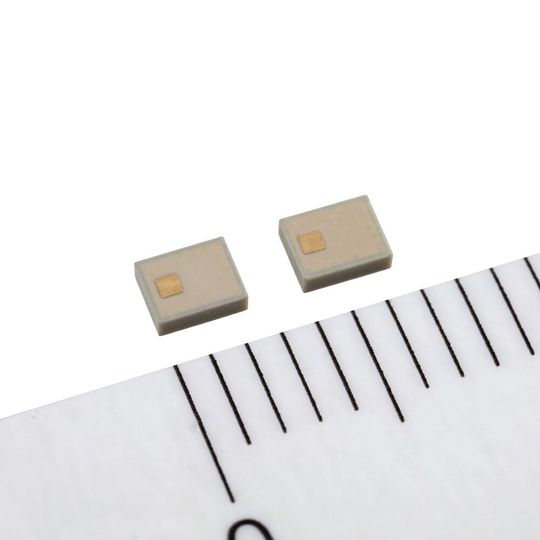

Die HF-Bauelemente der Reihe MMC sind laut TDK Marktforschung die weltweit ersten Vielschicht-Bandpassfilter für Millimeterwellen-Bänder in 5G-Netzen.
Die HF-Bauelemente der Reihe MMC sind laut TDK Marktforschung die weltweit ersten Vielschicht-Bandpassfilter für Millimeterwellen-Bänder in 5G-Netzen.
(Bild: TDK Corporation)

Das HF-Bauelement mit den Maßen 2,5 mm x 2,0 mm x 0,9 mm basiert auf LTCC-Keramikmaterial (Low-Temperature Co-Fired Ceramic). Es hat eine Einfügedämpfung von 1 dB, eine Dämpfung im Sperrband von bis zu 30 dB sowie eine Gruppenlaufzeit von 0,25 ns. Es unterdrückt zuverlässig Frequenzschwankungen in Millimeterwellen-Bändern und eignet sich bestens als Bandpassfilter für diese hohen Frequenzen sowie zur Blockierung von Störsignalen in den HF-Transceivern von 5G-Basisstationen und anderen Mobilfunkanlagen. Muster des kundenspezifisch gefertigten Bauelements sind erhältlich. Die Baureihe MMC ist bereit für die Serienproduktion.

Künftig will TDK sein Portfolio an Filtern für den wachsenden Bereich der Millimeterwellen-Bänder erweitern und Vielschicht-Bandpassfilter anbieten, deren Leistungsmerkmale die Anwendungsanforderungen von Mobilfunkgeräten erfüllen.

Hauptanwendungsgebiete:

• HF-Transceiver in 5G-Basisstationen und anderen Mobilfunkanlagen

Haupteigenschaften und -vorteile:

• Erhältlich für die 5G-New-Radio-Frequenz von 28 GHz,

• geringe Einfügedämpfung von nur 1 dB, hohe Dämpfung im Sperrband von bis zu 30 dB und kurze Gruppenlaufzeit von 0,25 ns,

• geringer Platzbedarf von nur 2,5 mm x 2,0 mm x 0,9 mm,

• branchenführendes Design der Anschlüsse für die zuverlässige Unterdrückung von Frequenzschwankungen in Millimeterwellen-Bändern,

• hervorragende Bandpass-Leistung.
