LED-Module und LED-Treiber Vernetzte LED-Leuchten mussten sich anpassen

| Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Altes trifft Neues: Im neuen Verwaltungsgebäude der Hafenbehörde in Antwerpen wurde eine deckenintegrierte LED-Beleuchtung verbaut. Lichttechnisches Herz sind LED Light Engines und LED-Treiber von Tridonic.

Firmen zum Thema

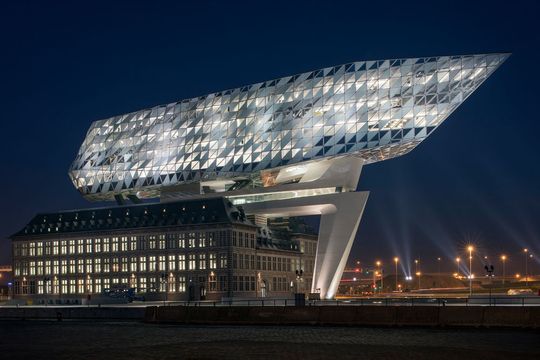

Herausforderung Architektur: Für das Verwaltungsgebäude der Hafenbehörde in Antwerpen mussten sich die Lichtplaner einige Gedanken machen.
Herausforderung Architektur: Für das Verwaltungsgebäude der Hafenbehörde in Antwerpen mussten sich die Lichtplaner einige Gedanken machen.
(Bild: Tridonic/Thomas Mayer)

Der Erweiterungsbau für die Hafenbehörde in Antwerpen, das Havenhuis, erinnert an einen Diamanten oder Schiffsrumpf. Stimmungsvoll spiegeln sich in seiner teils planen, teils gewellten Fassade Himmel und Wasser. Reizvoll ist auch das Zusammenspiel von historischer und moderner Substanz: Der Aufbau schwebt über einem Bestandsgebäude, das lange Zeit als Feuerwache diente. Seine solide, strenge Quaderform steht im Kontrast mit dem dynamischen Glasvolumen.

So wurde der Lichthof der Feuerwache mit einem Glasdach geschlossen und dient als Lobby für die gesamte Hafenverwaltung. In der ehemaligen Halle für Löschfahrzeuge befindet sich heute eine Bibliothek. Der kommunikative Kern des Gebäudes überspannt mit Restaurant, Besprechungsräumen und einem Auditorium fließend die oberen Etagen des Alt- und die unteren Ebenen des Neubaus. Zusätzlich erstreckt sich über die fünf Geschosse der Erweiterung eine abwechslungsreiche Bürolandschaft für etwa 500 Mitarbeiter.

Licht und Architektur ergänzen sich

In die Decke sind Lichtlinien eingesetzt, welche die Konturen betonen oder regelmäßige grafische Muster zeichnen, um sich dabei an vorhandenen Gebäudestrukturen zu orientieren. Damit das Licht als derart gut ablesbare Analogie zur Architektur funktionieren kann, musste eine Sonderlösung entwickelt werden. Der belgische Leuchtenhersteller Multiline hat eine seiner Serienleuchten projektspezifisch angepasst und dabei das Know-how von Tridonic bei der LED-Lichttechnik genutzt.

Als der Leuchtenhersteller zu dem Projekt dazu stieß, waren die Deckenstrukturen der Räume bereits festgelegt und diese verlangten nach einem Lichtprofil mit einer Breite von 90 mm. Aus diesem Grund wurde ein vorhandenes Serienprodukt auf diese Breite adaptiert. Trotz der angepassten Breite waren aber noch längst nicht alle Anforderungen erfüllt. So mussten die Profile, Leuchten- und Blindabdeckungen in vielen verschiedenen, individuell auf die jeweilige Raumgeometrie abgestimmten Längen gefertigt werden. Insgesamt wurden im Havenhuis Multiline-Lichtlinien mit den LED-Komponenten von Tridonic von etwa einem Kilometer Länge installiert.

Sensoren kommunizieren via DALI

Multiline integrierte in die Sonderlösung das Tridonic-Modul LLE-G3-24 mit dazugehörigen LED-Treibern. Die linearen LED Light Engines LLE stehen in Längen von 140 mm, 280 mm und 560 mm zur Verfügung. Sie ließen sich entsprechend der unterschiedlichen Profillängen kombinieren. Die unterschiedlichen Längen der LED-Module für die Bestückung der Lichtlinien erwiesen boten zudem den Vorteil, noch weitere Technik in die Profile zu integrieren. So konnten beispielsweise Rauchmelder passend platziert und selbst die Sprinkler-Köpfe durch die Profile hindurch geführt werden.

Präsenzmelder und Lichtmessköpfe sorgen dafür, dass das Licht bedarfsgerecht geregelt und geschaltet wird. Beide Sensorarten kommunizieren via DALI mit den LED-Treibern, die Tridonic passend zu seinen LED Light Engines liefert. Im Havenhuis Antwerpen kommen die Typen LCAI 35W und LCAI 65W zum Einsatz. Das auf Anwesenheit und Tageslicht abgestimmte DALI-Lichtmanagement ist Teil eines umfassenden Nachhaltigkeits- und Energieeffizienzkonzeptes für das gesamte Gebäude.
