Kabelverschraubungen Ununterbrochene Schirmdurchführung

| Redakteur: Ute Drescher

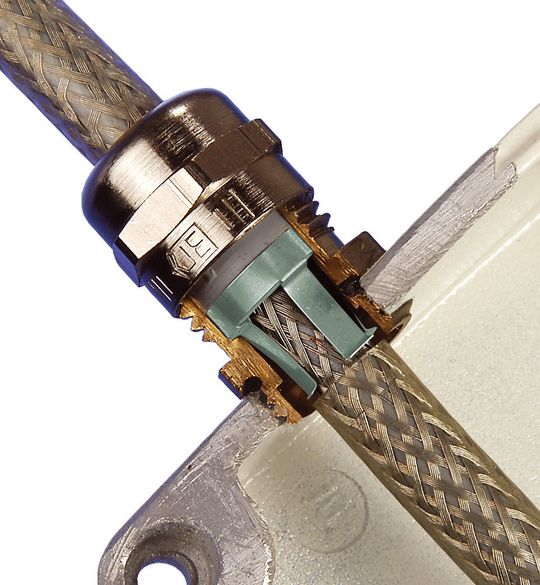

Die PERFECT-EMVD-Kabelverschraubungen von Jacob ermöglichen eine ununterbrochene Durchführung des Schirmgeflechts von EMV-Leitungen auch im Inneren von Schaltschränken und Gehäusen

Firmen zum Thema

( Archiv: Vogel Business Media )

Die PERFECT-EMVD-Kabelverschraubungen von Jacob ermöglichen eine ununterbrochene Durchführung des Schirmgeflechts von EMV-Leitungen auch im Inneren von Schaltschränken und Gehäusen bis unmittelbar vor die Klemmstelle der Leitungsadern.

Die Montage und Anwendung des Typs 50.6xx M/EMVD aus Messing ist einfach: Nach partieller Freilegung des Schirmgeflechts durch Entfernen des Außenmantels auf einer Länge von etwa 10 mm kann die EMV-Leitung von der Hutmutterseite durch die Kabelverschraubung geführt werden. Eine Kontaktfeder aus Edelstahl, die sich im Zwischenstutzen befindet, presst sich auf das freigelegte Schirmgeflecht und stellt so die sichere EMV-Verbindung zum Gehäusepotenzial her.

Die großen Dicht- und Klemmbereiche, Schutzart IP68, eine integrierte Zugentlastung und der Verdrehschutz gehören zum Leistungsumfang. Lieferbar sind die Kabelverschraubungen mit metrischen Anschlussgewinden von M16×1,5 bis M63×1,5.
