PCB-Designplattform

Umfassende Verifikation von PCBs

| Redakteur: Gerd Kucera

(Bild: Mentor)

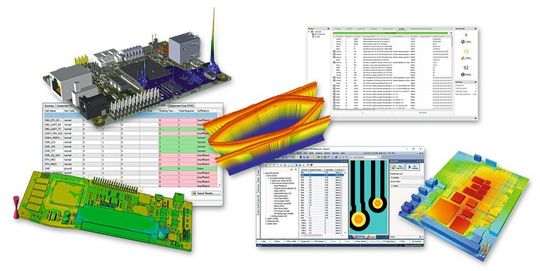

Mentor stellt die neue Xpedition-Leiterplatten-Tool-Umgebung zur mehrdimensionalen Verifikation bereit. Nach Herstellerangaben erlaubt die Tool-Umgebung den Ingenieuren und Entwicklern, innerhalb einer einzigen Authoring-Umgebung eine breite Palette einfach zu bedienender Verifikations-Tools in eine Leiterplatten-Design-Umgebung zu integrieren, um Probleme in der Schaltplan- oder Layout-Phase zu erkennen. Die Xpedition-Plattform für nicht spezialisierte Mainstream-Leiterplatten-Entwickler biete laut Mentor präzise simultane Design-Analyse und Design-Verifikation sowie umfassende Tool-Integration. Damit ließen sich erhebliche Zeit- und Kosteneinsparungen bei gleichzeitiger Bereitstellung hochwertiger Produkte erzielen.

Die Verifikationsplattform Xpedition nutzt Best-Practice-Prozesse. Nicht spezialisierte Mainstream-Leiterplatten-Designer erlangen laut Mentor damit schnell und intuitiv Simulations- und Analysefunktionen. Integrierte Verifikationstechnologien, die innerhalb des Authoring-Tools des Designers eingeführt wurden, ermöglichten automatische Modellerstellung, gleichzeitige Simulation, Cross-Probing aus Ergebnissen und Fehlerüberprüfungen in einer einzigen Umgebung.

Die Xpedition-Plattform umfasst ein breites Spektrum an robusten Technologien: Schaltplananalyse, Signal-Integritäts- (SI) und Power-Integritäts (PI)-Analyse, Überprüfung der elektrischen Regeln (ERC), thermische Simulation, Schwingungsanalyse, Design-for-Fab (DFF), -Assembly (DFA) und -Test (DFT) sowie Prüfung der Herstellbarkeit. Diese integrierten Technologien, die in einer einzigen Authoring-Umgebung zum Einsatz kommen, die dem Designer oder Design Team vertraut ist, ermöglichen die frühe Erstellung von virtuellen Design-Prototypen. Die aktuelle Xpedition-Plattform sei die umfassendste mehrdimensionale Lösung für die Upfront-Design-Verifizierung. Sie reicht vom Konzept bis zur Übergabe des Designs und gewährleistet die Herstellbarkeit. Die Verifikationsplattform Xpedition enthält neuartige Technologien in mehreren Bereichen, etwa Verifizierung des Schaltplanentwurfs: beispielsweise eimn vollautomatisches und leistungsstarkes Werkzeug zur Integritätsprüfung von Schaltplänen. Dieses Sotware-Werkzeug ersetzt die manuelle visuelle Schaltplanprüfung und reduziert Respins in einem frühen Design-Stadium um bis zu 70%. Design-for-Test-Analyse: Sie identifiziert die Testpunktanforderungen; diese werden als Bedingungen automatisch vom Schaltplan an das Layout übergeben und verbessern dadurch die Testbarkeit. Die Funktion erzeugt Test- und Inspektionsdaten für Maschinen in der Prozessvorbereitung mit früher Diagnose in der Leiterplattenentwicklung.
