Treiber-IC unterstützt AC- oder DC-Eingangsspannungen

AC- oder DC-Eingangsspannungen mit Nennwerten von 100 V_AC bis 277 V_AC bzw. 127 V_DC bis 430 V_DC unterstützt der Treiber-Baustein XDPL8221.

Firmen zum Thema

Infineon Technologies AG

FAULHABER Antriebssysteme

Maxon Motor GmbH

ROHM Semiconductor GmbH

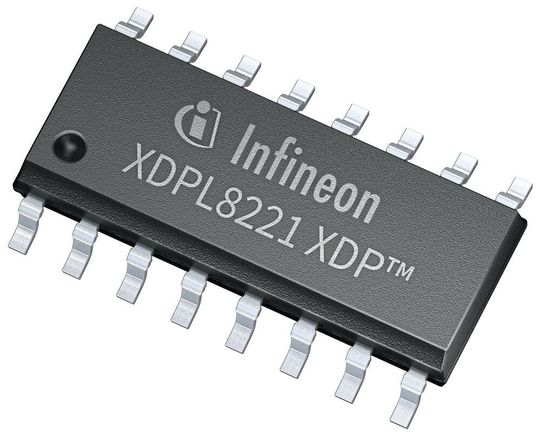

Den zweistufigen LED-Treiberbaustein XDPL8221 aus der Familie XDP von Infineon kombiniert eine quasiresonante Leistungsfaktorkorrektur (PFC) mit einem quasiresonanten Flyback-Controller und Regelung auf der Primärseite, zusammen mit einer seriellen Kommunikations-Schnittstelle. Außerdem verfügt der IC über einen Satz von konfigurierbaren Schutz-Mechanismen (Standard und erweitert).

Der LED-Treiberbaustein XDPL8221 bietet Funktionen wie Mehrfachregelung für konstante Spannung, konstanten Strom und Leistungsbegrenzung mit einstellbaren Betriebs-Parametern. Dank seiner Funktionalität lässt sich der IC für effiziente Geräte einsetzen. Unterstützt werden AC- oder DC-Eingangsspannungen mit Nennwerten von 100 V_AC bis 277 V_AC bzw. 127 V_DC bis 430 V_DC. Abhängig von der aktuellen Situation wählt die integrierte digitale Regelung den jeweils besten Betriebs-Modus aus: Sie kann zwischen einem quasiresonanten, diskontinuierlichen und aktiven Burst-Modus umschalten. Die serielle Schnittstelle UART des Treiberbaustein steuert mit seinem Befehlssatz die Baustein-Funktionen oder liefert entsprechende Status-Informationen. Das ermöglicht den numerischen Datenaustausch in Echtzeit. Die Daten können dann zur Überwachung oder zusätzliche lokale Regelungs-Funktionen genutzt werden.

Mit dem Treiber-IC lässt sich flackerfrei bis unter ein Prozent dimmen, während die Stromstärke genau geregelt wird. Der Chip bietet außerdem eine Dim-to-Off-Funktion, um den Baustein im Standby-Betrieb zu halten. Dann ist die Leistungsaufnahme kleiner 100 mW, abhängig vom Treiber-Design.

(ID:45802314)
