Treiber-IC für Magnetschalter und unipolare Motoren mit mehreren Kanälen

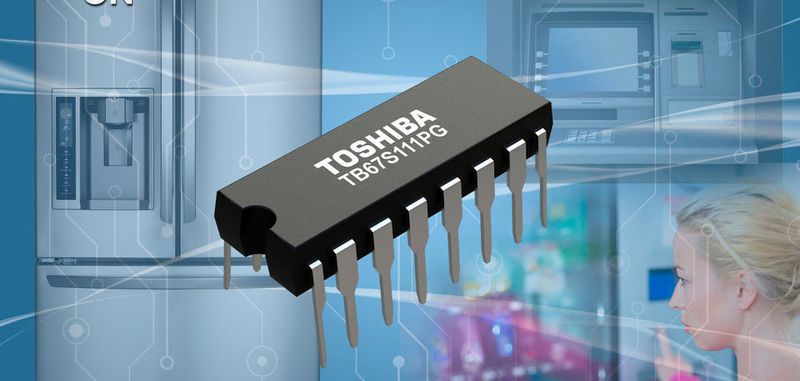

Toshiba Electronics Europe hat mit dem TB67S111PG einen Treiber-IC mit niedrigem Durchlasswiderstand für Magnetschalter und unipolare Motoren vorgestellt. Der Chip enthält vier Kanäle mit jeweils einem Low-Side MOSFET und einer Freilaufdiode, die mit Drain verbunden ist. Jeder Kanal kann einzeln angesteuert werden. Dies ermöglicht die Steuerung von Magnetschaltern oder den Antrieb von unipolaren Motoren in Münzautomaten und Kühlschränken, Verkaufsautomaten, Banken-Terminals, Geldautomaten sowie Geräten zur Büro- und Fertigungsautomatisierung. Gefertigt im 130 nm-BiCD-Prozess, erreicht der Motortreiber-IC einen Ausgangsnennwert von 80 V bei 1,5 A pro Kanal. Die Verlustleistung wird durch einen Durchlasswiderstand am Ausgang von 0,25 Ω minimiert.

Abschaltstromkreise für thermische Überlastung und Überstrom schützen den Chip und setzen ihn automatisch zurück. Außerdem wird ein Flag bei thermischer Überlastung ausgegeben. Der Chip unterstützt Power-on-Sequencing für einen einzelnen Antrieb. Der IC kommt im DIP16-P-300-2.54A-Gehäuse.
