Testlabor mit Prüfständen und separatem Hochvolt-Bereich

| Redakteur: Gerd Kucera

Mit dem neu geschaffenen und soeben eröffneten europäischen Power Lab will ROHM seiner weltweiten Marktstrategie für Leistungshalbleiter in Europa besonderen Ausdruck verleihen.

Firmen zum Thema

Das Power Lab: Der Prüfstand für Leistungstests ermöglicht das Testen von AC/DC-, DC/DC-, DC/AC- und AC/AC-Wandlern unter realen Anwendungsbedingungen mit bis zu 15 kVA.
Das Power Lab: Der Prüfstand für Leistungstests ermöglicht das Testen von AC/DC-, DC/DC-, DC/AC- und AC/AC-Wandlern unter realen Anwendungsbedingungen mit bis zu 15 kVA.
(Bild: ROHM )

Qualität hat für Christian André, President ROHM Europe, höchste Priorität, „das ist seit 60 Jahren der Leitsatz unseres Unternehmens; das neue und brandaktuelle Leistungselektroniklabor untermauert diesen hohen Anspruch.“

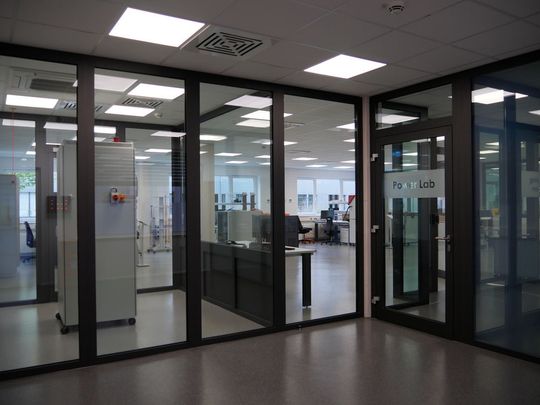

Das Power Lab befindet sich in der europäischen Zentrale am Standort Willich-Münchheide nahe Düsseldorf. Der Zweck des 300 m² großen Labors ist die Analyse von Leistungskomponenten und -systemen, um den Kunden die beste Unterstützung auf Applikationsebene anbieten zu können. Das Testlabor wurde dazu unter anderem mit unterschiedlichen Prüfständen und einem separaten Hochvolt-Bereich ausgestattet.

Bildergalerie

„Elektrofahrzeuge, Infrastruktur für Ladestationen, industrielle Maschinen, Solaranlagen, Windkraftanlagen und weiße Ware wie Waschmaschinen erfordern mehr und mehr Leistungshalbleiter, um den Energieeffizienzanforderungen zu entsprechen“, erläutert der Leiter des Power Labs, Aly Mashaly (Manager Power Systems Department), „diese Leistungskomponenten müssen in einer frühen Entwicklungsphase getestet und validiert werden; und weil es dafür auf dem Markt keine geeigneten Prüfstände gab, entschieden wir uns, die Prüfstände nach unseren Anforderungen zu spezifizieren und anschließend selbst zu realisieren. Auf diese Weise konnten wir die von uns gewünschte hohe Skalierbarkeit der Prüfstände und ihre Flexibilität für zukünftige Modifikationen gewährleisten.“

Die Prüfstände entsprechen dem Stand der Technik von Laborgeräten und verfügen über modernste Technologien mit hohem Sicherheitsniveau. Das Unternehmen kann damit all seine Halbleiterkomponenten wie SiC-MOSFETs, SiC-Dioden, IGBTs, Si-Power-MOSFET-Transistoren, Gate-Treiber etc. bis zu einer maximalen Spannung von 8000 VDC elektrisch charakterisieren.

Der Prüfstand für Leistungstests ermöglicht das Testen von AC/DC-, DC/DC-, DC/AC- und AC/AC-Wandlern unter realen Anwendungsbedingungen mit bis zu 15 kVA. Zudem lassen sich damit hochgenaue Messungen von Wirkungsgrad und Verlusten mit Power-Analysern durchführen.

Zu den Besonderheiten dieses Prüfstands gehören ein AC-Netzteil (Netz-Emulator), und elektronische Lasten (AC und DC). Die maximalen Spannungen, die hier getestet werden können, betragen 1500 VDC und 400 VAC.

Der kalorimetrische Prüfstand dient der Analyse des thermischen Verhaltens von diskreten Leistungskomponenten, Modulen, elektronischen Baugruppen und kompletten Leistungselektroniksystemen. Der Prüfstand kann mit sehr hohen Strömen testen und verfügt über eine Klimakammer für Tests unter bestimmten Temperaturbedingungen. Das Spektrum reicht von -40 bis zu +180 °C. Die Luftfeuchtigkeit kann zwischen 10% und 98% eingestellt werden.

Der Hochvolt-Prüfstand für Spannungen bis zu 8000 V ist zum Schutz des Bedieners in einem separaten Raum untergebracht. Ein weiterer Prüfstand dient dazu, die Isolationsstrecken (Luft- und Kriechstrecken) auf Board- bzw. Systemebene zu untersuchen. Hier kann die Isolationsspannung für entsprechende Tests auf bis zu 6000 V eingestellt werden.

„Wir sind stolz, dass wir die Projekte unserer Kunden mit modernster Ausrüstung erfolgreich unterstützen können. Diese Investition soll unsere Entschlossenheit zeigen, einer der Hauptlieferanten von SiC-Devices und diskreten Si-Leistungshalbleitern sowie integrierter Komponententechnologien zu sein," kommentiert Christian André.

Lapis Semiconductor, SiCrystal AG, Kionix und Powervation Ltd. gehören ebenfalls der ROHM Semiconductor Group an.
