Taktgeber Temperaturgesteuerter Quarzoszillator mit minimalem Phasenrauschen

Redakteur: Dipl.-Ing. (FH) Thomas Kuther

RFX hat den temperaturgesteuerten Hochleistungs-Quarzoszillator (OCXO) der Serie OS936-10 vorgestellt, der ein trägernahes Phasenrauschen von nur 130 dBc/Hz bei 10 Hz und ein trägerfernes Phasenrauschen von –178 dBc/Hz bei 100 kHz bietet.

Firma zum Thema

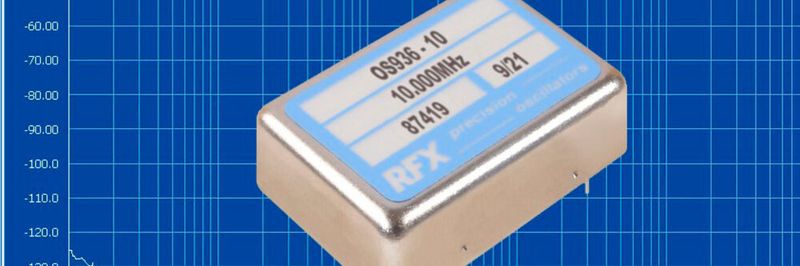

Dieser temperaturgesteuerte Quarzoszillator hat ein trägernahes Phasenrauschen von nur 130 dBc/Hz bei 10 Hz und ein trägerfernes Phasenrauschen von –178 dBc/Hz bei 100 kHz.
Dieser temperaturgesteuerte Quarzoszillator hat ein trägernahes Phasenrauschen von nur 130 dBc/Hz bei 10 Hz und ein trägerfernes Phasenrauschen von –178 dBc/Hz bei 100 kHz.
(Bild: RFX)

Erhältlich ist er mit der Industriestandardfrequenz von 10 MHz und einem rauschoptimierten SC-Cut-Quarz. Dabei liegt die Kurzzeitalterung über 30 Tage bei maximal ±0,1 ppb pro Tag, während die Langzeitalterung nach 30 Tagen Dauerbetrieb maximal ±50 ppb pro Jahr beträgt. Dank eines optimierten Steuer- und Heizkreisdesigns gewährleistet das OS936-10 eine Frequenzstabilität von ±10 ppb über den weiten Betriebstemperaturbereich von –40 bis 70 °C.

Standardmäßig ist der OS936-10 mit einer Versorgungsspannung von 12 V und Sinusausgangskompatibilität lieferbar, wodurch er sich für eine Vielzahl von Anwendungen eignet. Aufgrund der flexiblen Bauweise können jedoch auch alternative Versorgungsspannungen (3,3, 5 oder 24 V) sowie Ausgangskompatibilitäten für nahezu jede Anwendung entwickelt werden.

Erfüllt die Anforderungen des MIL-Standards 202F

Der OS936-10 ist in einem Gehäuse mit den Maßen 36 mm x 26,5 mm und einer Höhe von 10 mm untergebracht und verfügt über eine elektronische Trimm-Option von mindestens ±0,5 ppm (2,25 V ±2,25 V). Die O S936-10-Serie ist vollständig RoHS-konform und erfüllt die Anforderungen des MIL-Standards 202F in Bezug auf Vibration, mechanische und thermische Schockbelastung.

Typische Anwendungen umfassen Basisstationen, Messgeräte, Kommunikation im Militärbereich, optische Netzwerke, Radar, Repeater-Stationen sowie Satelliten-Prüf- und Messgeräte.. Wenn Sie weitere Informationen wünschen, sprechen Sie bitte mit einem Mitglied unseres Vertriebs- oder Anwendungssupport-Teams.

Design-in-Muster sind ab Lager verfügbar; die Lieferzeit für Produktionsmengen beträgt vier Wochen.
