Stromkompensierte und lineare Drosseln

| Redakteur: Thomas Kuther

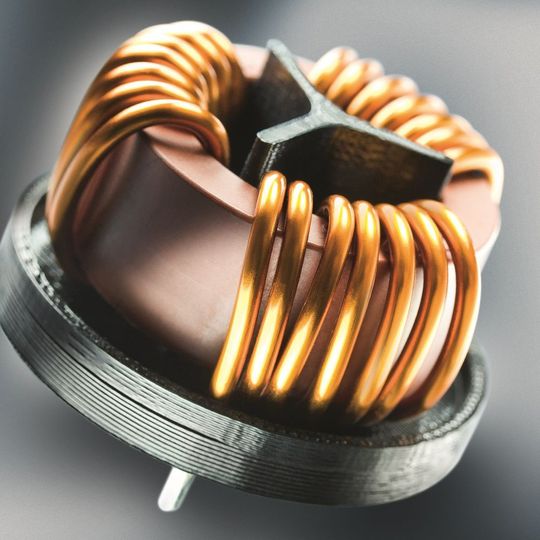

(Bild: Schurter)

Eine effiziente Schaltungsentwicklung setzt eine vorgängige Simulation voraus. Jede Simulation ist aber nur so gut, wie das Modell die Realität abzubilden vermag. Schurter stellt für sein gesamtes Drosselsortiment ausgereifte Simulationsmodelle unter Berücksichtigung der magnetischen Sättigung zur Verfügung.

Schaltungssimulation ist ein wichtiger Bestandteil der Schaltungsauslegung und wird durch viele computergestützte Werkzeuge vereinfacht. Ein bewährtes Instrument hierfür ist SPICE (Simulation Program with Integrated Circuit Emphasis).

Möglichst realitätsnah

Das Ziel der Simulation ist eine möglichst präzise Abbildung des tatsächlichen Funktionsverhaltens in der Realität. Dazu müssen die Komponenten beispielsweise parasitäre Anteile oder auch thermisch bedingte Reduktionen berücksichtigen, was entsprechend komplexere Simulationsmodelle der einzelnen Komponenten voraussetzt und dementsprechend zu exakteren Simulationsergebnissen führt.

Schurter hat aus diesen Gründen alle Produkte seines Drosselsortiments mit den relevanten Eckdaten vermessen und diese durch die formale Beschreibung der physikalischen Grössen abstrakt formuliert. Auf diese Weise können diese parasitären und technisch limitierenden Faktoren im SPICE-Simulationsmodell berücksichtigt werden.

Die einzelnen Komponenten werden in Bibliotheken zusammengefasst, welche einfach in die gängigen SPICE-Simulationswerkzeuge importiert werden können. Im Anschluss steht die ganze Produktfamilie für die Schaltungssimulation zur Verfügung und kann nach unterschiedlichen Parametern ausgewählt werden (z.B. Nennstrom). Mit den bereitgestellten Simulationsmodellen können die verschiedenen stromkompensierten Drosseln verglichen und deren Frequenzverhalten sowie deren Sättigungsverhalten analysiert werden. Diese vorgängige Analyse reduziert den zeitlichen und finanziellen Aufwand im Prototypenaufbau enorm.

SPICE-Modelle

Schurter bietet mit detaillierten SPICE-Simulationsmodellen eine zuverlässige Unterstützung für eine sichere und kosteneffiziente Entwicklung von elektronischen Schaltungen, in welchen stromkompensierte oder lineare Drosseln eingesetzt werden. Die jeweiligen Dämpfungskurven und SPICE-Modelle stehen ebenso wie die mechanischen CAD-Modelle für sämtliche Schurter Produkte aus dem Drosselsortiment zur Verfügung.
