SMARC-2.0-Plattform für HMI und IoT

| Redakteur: Margit Kuther

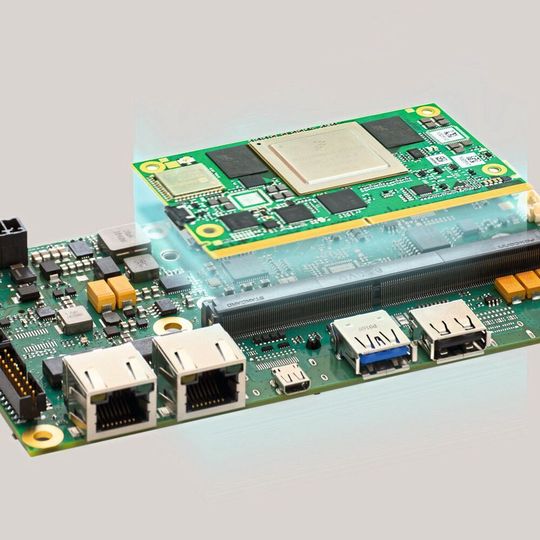

SM2S-MB-EP5: Die SMARC-2.0-SimpleFlex-Plattform bietet etwa USB Type-C mit DisplayPort.
SM2S-MB-EP5: Die SMARC-2.0-SimpleFlex-Plattform bietet etwa USB Type-C mit DisplayPort. (Bild: Avnet Integrated)

Avnet Integrated stellt eine einfach konfigurierbare, SMARC 2.0 basierende SimpleFlex-Plattform für HMI- und IoT-Anwendungen für den erweiterten Temperaturbereich vor.

Mit dem kompakten Embedded Board MSC SM2S-MB-EP5 präsentiert Avnet Integrated seine zweite SimpleFlex-Plattform, die sich durch einfaches Konfigurieren innerhalb kurzer Zeit für unterschiedlichste Anwendungen anpassen lässt.

Die sofort einsatzbereite SimpleFlex-Plattform ist für das breit aufgestellte Produktangebot von Avnet Integrated an ARM- oder x86-Prozessor-basierenden SMARC-2.0-Modulen konzipiert, das den Performance-Bereich von Low Power bis zu High Performance umfasst. Dank ihres schmalen 3,5-Zoll-Formats von 146 x 80 mm passt die SimpleFlex-Plattform für HMI-Anwendungen mit Displays bereits ab 7 Zoll und größer.

Die flexible SimpleFlex-Plattform MSC SM2S-MB-EP5 wird entsprechend der kundenspezifischen Anforderungen mit dem ausgewählten SMARC-2.0-Modul bestückt und ohne Entwicklungsaufwand einfach konfiguriert. Dazu stehen über dreißig, vorab validierte Schnittstellenkombinationen zur Verfügung. Insgesamt werden vier Varianten, zwei vollausgerüstete Plattformen und zwei noch weiter optimierte Plattformen mit Minimalkonfigurationen - jeweils für ARM- bzw. x86-basierende Module - angeboten.

Die Embedded-Plattform SimpleFlex ist optimal für den Serieneinsatz mit großen Stückzahlen geeignet. Avnet Integrated assembliert die anwendungsspezifische Plattform im eigenen Hause auf vollautomatisierten Produktionslinien.

Die SMARC-2.0-basierende SimpleFlex-Plattform kann mit allen Displays und Touchscreens von Avnet Integrated zu einem kompletten HMI-System kombiniert werden. Typische Einsatzgebiete sind neben vielfältigen Visualisierungssystemen und komplexen Display-Lösungen vor allem IoT Gateways, Medizingeräte, Objekterkennungssysteme, Infotainment Systeme, Gebäudeautomatisierungsanlagen, Transportation Anwendungen und Gaming-Systeme.

Vor einem Monat erst hat Avnet Integrated die SimpleFlex Plattform MSC Q7-MB-EP5 vorgestellt, die für seine modernen Qseven-Modulfamilien ausgelegt ist. Die neue Plattform MSC SM2S-MB-EP5 entsprechend dem SMARC-2.0-Standard bietet jedoch deutlich mehr Funktionen wie eine USB-Type-C-Schnittstelle mit DisplayPort als Monitor Interface oder die Anbindung schneller Speicher über PCI Express.

Technische Spezifikationen:

Die konfigurierbare SimpleFlex-Plattform MSC SM2S-MB-EP5 ist für das - Produktportfolio von Avnet Integrated an SMARC-2.0-Modulen mit ARM- oder x86-Prozessoren der unterschiedlichsten Leistungsklassen geeignet. Die Embedded-Plattform lässt sich mit Modulen aus den Familien MSC SM2S-IMX8MINI (Mini Cortex-A53), MSC SM2S-IMX8M (Cortex-A53), MSC SM2S-IMX8 (Cortex-A72/A53), MSC SM2S-IMX6 (Cortex-A9), MSC SM2S-AL (E3900) und MSC SM2S-ZUSP (Xilinx Zync) bestücken.

Trotz der kompakten Abmessungen verfügt die MSC-SM2S-MB-EP5-Plattform über zahlreiche, in der Industrie gängige Schnittstellen. Neben USB Type-C mit DisplayPort ist der Anschluss von modernen Monitoren über DisplayPort und µHDMI möglich. Displays können wahlweise über LVDS, MIPI-DSI oder eDP angesteuert werden. Zusätzlich sind bis zu 2 x Gigabit Ethernet, USB 3.0, USB 2.0, 4 x UART (als TTL, RS-232 oder RS-485), Audio mit 2,5 W Stereoverstärker, MIPI-CSI, GPIO, SPI, I²C und zwei CAN Ports vorhanden, wovon einer optional isoliert ist. Über Mini PCI Express, M.2 Key M und Micro-SD Stecker lassen sich die Schnittstellenvielfalt und die Bestückung mit schnellen Speichermedien erweitern. Ein WLAN/Bluetooth/NFC Modul mit optionaler Antenne stellt zusätzlich die Konnektivität der Embedded Plattform sicher.

Die MSC SM2S-MB-EP5 Plattform ist für den Einsatz in Industrieumgebungen ausgelegt und für den erweiterten Temperaturbereich von -40 bis 85 °C spezifiziert. Zur einfachen Systemintegration sind verschiedene Heatspreader und Kühlkörper erhältlich.
