Steuerungen Sicherheitsrelais für Aufzüge gemäß EN 81-20 und EN 81-50

| Redakteur: Gerd Kucera

Firma zum Thema

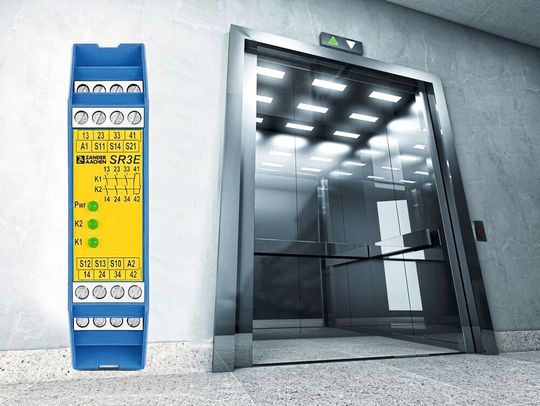

(Bild: Zander Aachen)

Aufzugssteuerungen müssen europaweit den neuen Anforderungen der neuen Normen EN 81-20 und EN 81-50 genügen. Gegenüber herkömmlichen Sicherheitsschaltgeräten müssen Sicherheitskomponenten für den Einsatz an Aufzügen erhöhte Anforderungen hinsichtlich z.B. Kriech- und Luftstrecken, mechanischer Beanspruchung (Schwingen / Schocken) sowie einer erhöhten Fehlersicherheit normativ erfüllen. Die EN 81-20 definiert hierzu die Vorgaben für die Konstruktion und die technischen Eigenschaften von Sicherheitskomponenten in Aufzügen sowie die Randbedingungen, welche beim Einbau von Aufzügen zu beachten sind. Die EN 81-50 hingegen legt fest, wie der Test von Komponenten und die Prüfung von Aufzügen zu erfolgen hat. Das Relais SR3E aus der SR-Reihe wurde speziell für den Einsatz als Sicherheitsbauteil in Aufzügen gemäß dem neuesten Stand der EN 81-20 und EN 81-50 entwickelt und ist durch den TÜV-Rheinland zertifiziert. Ihr Vorteil: Das Relais ist auch für den Einsatz im Fahrkörper/Fahrkabine zugelassen – das bedeutet kürzere Verdrahtungswege und Platzersparnis. Ein breites Anwendungsspektrum wird durch die zusätzliche Zertifizierung bis PL e, SILCL 3, Kategorie 4 nach EN ISO 13849-1 / EN 62061 / EN 61508 ermöglicht. Das Sicherheitsschaltgerät hat drei sichere Relaiskontakte sowie einen Meldekontakt und dient der sicherheitsgerichteten Überwachung von ein- oder zweikanaligen Signalgebern. Zur Diagnose stehen drei Status LEDs zur Verfügung, neben dem Zustand der Relaiskontakte K1, K2 wird auch die Betriebsspannung angezeigt. Montiert wird das Relais auf der Tragschiene.
