Sicherheit und Ausfallschutz durch konfigurierbare Kabelschellen

Kabelschellen Sicherheit und Ausfallschutz durch konfigurierbare Kabelschellen

01.04.2021Redakteur: Johann Wiesböck

Als strukturmechanische Lösung schützen die Kabelschellen von Panduit bei Kurzschlüssen und erhöhen damit die Anlagensicherheit. Bei ihrer Entwicklung spielte die IEC-Norm 61914:2015 eine besondere Rolle.

Anbieter zum Thema

PANDUIT

PFLITSCH GmbH & Co. KG

ViscoTec Pumpen- u. Dosiertechnik GmbH

Codico GmbH

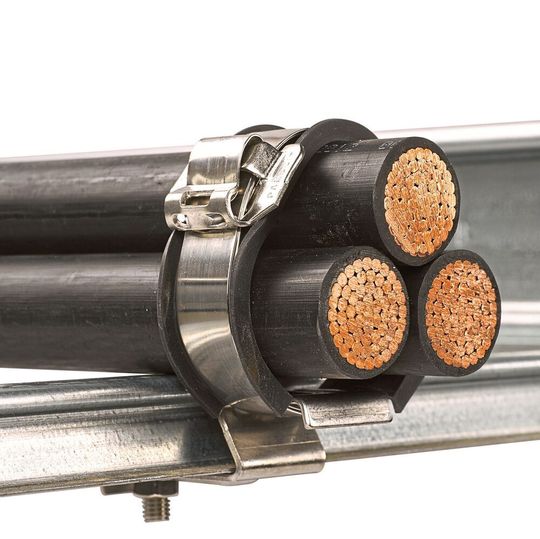

Kabelschelle mit Schnalle in Edelstahl
(Bild: Panduit)

Stromführende Kabel lassen sich in Anlagen, Produktion, Gebäuden oder Rechenzentren auf unterschiedliche Arten verlegen und sichern. Als strukturmechanische Lösung schützen die neuen Kabelschellen bei Kurzschlüssen und erhöhen so die Anlagensicherheit. Die Standard-IEC-Norm 61914 mit dem Zusatz „2015“ bildet die aktuelle, umfassendste und weltweit anerkannte Anforderung zum Testen von Kabelschellen. Panduit erfüllt nach eigenen Angaben als erster diese hohen Vorgaben, so dass die Kabelschellen im Falle eines Kurzschlusses auch enormen mechanischen Kräften sicher standhalten.

Im Detail: Die größte Belastung bei Kurzschlüssen tritt bis zu 0,006 Sekunden vor dem Auslösen von Leistungsschaltern und anderen Schutzvorrichtungen auf. Die Kabelschellen fixieren Kabelbündel und sorgen dafür, dass Kabel bei einem Kurzschluss weiterhin sicher befestigt und an Ort und Stelle bleiben. Dadurch wird das Arbeitsumfeld inklusive der Ausrüstung und der Mitarbeiter geschützt sowie Ausfallzeiten verhindert.

Werkstoffe und Kabelschellen-Applikationen

Die Kabelschellen variieren in Größe, Design und Materialien und eignen sich für unterschiedlichste Applikationen in prozesstechnischen Anlagen, in der Informationstechnologie oder der industriellen Fertigung. An Werkstoffen stehen zur Auswahl Aluminium, Kunststoff sowie der sehr korrosionsbeständige, dual zertifizierte Edelstahl 316/316L. Die Edelstahl-Kabelschellen haben gefalzte Kanten, damit sie die Kabel beschützen. Zum Anwenden der Edelstahl-Kabelbinder gibt es eine Kunststoffschnalle sowie verschiedene Befestigungshalter.

Als Beispiel erhält man die Edelstahl-Kabelbindervarianten für Kabeldurchmesser von 12 bis 86 mm in Breiten von 12,7 bis 19,1 mm für Kurzschlussströme von 45 bis 188 kA. Um die optimale, langfristige und kosteneffizienteste Lösung für die jeweilige Anwendung zu konfigurieren, unterstützt ein spezielles Simulationsprogramm von Panduit „ANSYS“ per App oder Internetanwendung. So fließen die Belastungsanforderungen und Standortkriterien exakt in die projektspezifische Lösung ein und man spart bis zu 50 Prozent der üblichen Materialkosten. Darüber hinaus erhält man professionelle Werkzeuge für die fachgerechte und schnelle Installation.
