Datenerfassungskarte Schwingungsmesstechnik und Zustandsüberwachung

Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Das UniDAQ-System ist eine DSP-basierte, frei programmierbare und erweiterbare Messtechnik-Plattform, um Messdaten zu erfassen und zu verarbeiten.

Firmen zum Thema

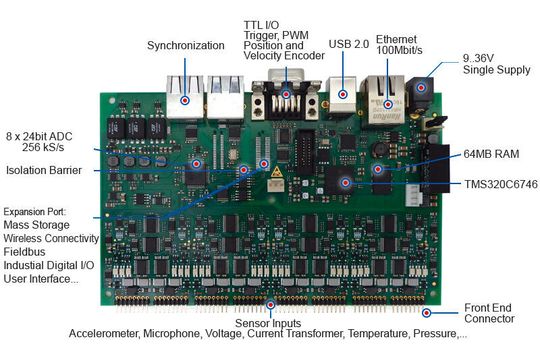

Details der Datenerfassungskarte mit ihren Anschlüssen.
Details der Datenerfassungskarte mit ihren Anschlüssen.
(Bild: D.SignT)

Für die Messung in rauer Industrieumgebung eignet sich die Multifunktions-Datenerfassungskarte UniDAQSystem mit der Bezeichnung UniDAQ4 von D.SignT. Die Karte ist speziell für die Schwingungsmesstechnik, Akustik und Maschinen-Zustandsüberwachung ausgelegt.

Dazu stehen dem Anwender acht universelle Eingänge am UniDAQ4 bereit, welche die Signale in Form von Spannungen, IEPE-Schwingungssensoren und Mikrofonen sowie Stromschleifen mit 4 bis 20 mA für Hilfsgrößen verarbeiten. Ein 24-Bit Wandler, die synchrone Abtastung bis zu 256 kS/s und der robuste elektrische Aufbau stellen eine präzise Auflösung hochdynamischer Signale sicher. Bei Messungen an rotierenden Maschinen werden mit vier Digitaleingängen Drehzahlen und Winkel erfasst, zwei Ausgänge erzeugen PWM-Signale.

Maximal 16 analoge Eingänge

Die Kanalzahl lässt sich mit einer Analog-Erweiterung auf 16 erhöhen, mehrere Geräte lassen sich synchronisiert zusammenschalten. Die Datenerfassungskarte lässt sich mit einem Feldbus-Interface, Industrie-Netzwerk, Speichermedium, drahtloser Kommunikation oder einem Benutzerinterface erweitern und in eine bereits bestehende Infrastruktur einfügen.

Dank eines leistungsfähigen Signalprozessor kann das UniDAQ4 von der Vorverarbeitung bis zur komplexen Auswertung auch Aufgaben als eigenständiges Gerät übernehmen. Für die DSP Programmierung steht eine umfangreiche C-Bibliothek zur Geräte-Konfiguration, Datenerfassung, Datenverarbeitung und Kommunikation und passende Treiber zur Verfügung.

Typische Einsatzgebiete sind Schwingungsanalyse und Zustandsüberwachung, akustische Signalauswertung und die Überwachung von Stromnetzen.
