Schnelle Inspektion verdeckter Lötstellen

| Redakteur: Dr. Anna-Lena Gutberlet

Die X7056-II von Viscom verbindet ein sehr schnelles Handling der Baugruppen mit optimaler Qualitätskontrolle und erfüllt somit die Anforderung von Unternehmen aus der Elektronikfertigung.

Firmen zum Thema

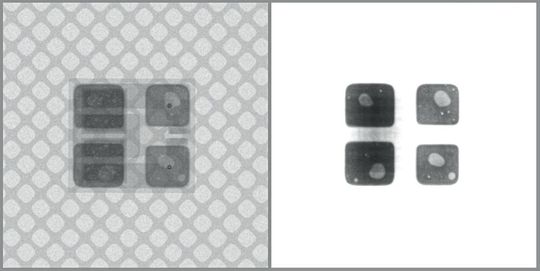

Voids können in Lötstellen von LEDs die optimale Wärmeabführung verhindern. Die 3D-AXI-Bildqualität (rechts) im Vergleich zu 2D-AXI (links).
Voids können in Lötstellen von LEDs die optimale Wärmeabführung verhindern. Die 3D-AXI-Bildqualität (rechts) im Vergleich zu 2D-AXI (links).
(Bild: Viscom)

Zudem lässt sich das Inline-Röntgensystem innerhalb seines bestehenden Gehäuses zu einer kombinierten Lösung mit zusätzlicher automatischer optischer Inspektion (3D-AOI) erweitern.

Mit xFastFlow erreicht die Maschine Handlingzeiten (Zu- und Abführung des Prüfobjekts) von bis zu vier Sekunden. Dabei befinden sich bis zu drei Leiterplatten gleichzeitig im 3D-AXI-System.

Für eine erstklassige 3D-Röntgenbildqualität sorgen leistungsstarke Flachbilddetektoren – je nach Konfiguration fest verbaut oder verfahrbar. Mit Hilfe der planaren Computertomografie lassen sich aus den Volumeninformationen sowohl horizontal als auch vertikal Schichtbilder extrahieren, die im Gegensatz zu 2D-Ergebnissen keine störenden Strukturen mehr aufweisen.

Man kann z. B. schichtweise ins Innere von BGA-Balls blicken. Fehler wie „Head in Pillow“ bei BGA-Bauteilen oder Voids in Flächenlötungen werden schnell und sicher erkannt. Je nach Anforderung sind Prüftiefe und Durchsatz sowie 3D- und 2D-Inspektion beliebig kombinierbar.

Das Inspektionssystem wird mit der sehr anwenderfreundlichen Viscom-Software vVision bedient und bietet ganz im Sinne von Industrie 4.0 und Smart Factory hervorragende Vernetzungsmöglichkeiten innerhalb qualitätssichernder Fertigungsprozesse.
