MEMS-Sensoren Schlüsseltechnologie für das Internet der Dinge

| Redakteur: Kristin Rinortner

Mikromechanische Sensoren sind heute in Autos und Smartphones unverzichtbar. Die Fühler werden immer intelligenter, kompakter und energiesparsamer. Mithilfe von MEMS-Sensoren lässt sich noch mehr vernetzen – nämlich alles mit allem im Internet der Dinge – auch bislang „elektronikfreie Dinge“ wie Türen oder Fenster. Für mehr Komfort, Sicherheit und Energieeffizienz.

Firma zum Thema

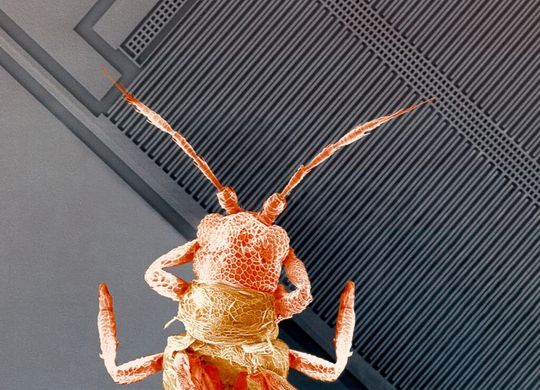

MEMS-Sensoren: Das Bild eines Rasterelektronenmikroskops (REM) zeigt die feinen geätzten Silizium-Strukturen eines Beschleunigungssensors von Bosch. Als Größenvergleich ist auf dem Chip zudem ein Insekt abgebildet. Die langen, diagonal durch das Bild laufenden Silizium-Strukturen messen die Beschleunigung. Sie sind rund 500 µm lang und nur etwa 3 µm dick. Die Fühler des Insekts sind rund 500 µm lang. Die Aufnahme ist nachträglich am Computer eingefärbt worden.
MEMS-Sensoren: Das Bild eines Rasterelektronenmikroskops (REM) zeigt die feinen geätzten Silizium-Strukturen eines Beschleunigungssensors von Bosch. Als Größenvergleich ist auf dem Chip zudem ein Insekt abgebildet. Die langen, diagonal durch das Bild laufenden Silizium-Strukturen messen die Beschleunigung. Sie sind rund 500 µm lang und nur etwa 3 µm dick. Die Fühler des Insekts sind rund 500 µm lang. Die Aufnahme ist nachträglich am Computer eingefärbt worden.
(Bild: Bosch)

Bosch bietet Sensoren für viele unterschiedliche Anwendungen der Automobil- und Konsumelektronik. MEMS-Sensoren messen zum Beispiel Druck, Beschleunigung, Drehbewegungen, Massenfluss oder das Erdmagnetfeld. Damit sind sie zu Sinnesorganen von Autos und Smartphones geworden. Seit 1995 baut Bosch die feinen Fühler für Fahrzeuge. So ist etwa das Herzstück des Elektronischen Stabilitäts-Programms ESP ein Drehratensensor, der Drehbewegungen des Autos um seine Hochachse erfasst. In einem modernen Fahrzeug stecken heute bis zu 50 MEMS-Sensoren.

Bildergalerie

Bildergalerie mit 10 Bildern

Dank des Beschleunigungs-Sensors von Bosch Sensortec weiß ein Smartphone oder Tablet, wie es gerade gehalten wird und richtet das Bild entsprechend aus. Winzige MEMS-Mikrofone des Bosch-Unternehmens Akustica nehmen Geräusche und Sprache auf. Bosch-Sensoren stecken bereits in jedem zweiten Smartphone weltweit.

Bosch hat die MEMS-Technologie (Micro-Electro-Mechanical-Systems) von Beginn an geprägt und ist heute der weltweit führende Anbieter in diesem äußerst dynamischen Markt, wie die Marktexperten von IHS Technology und Yole Développement bestätigen. Seit Produktionsstart 1995 hat das Unternehmen bereits mehr als vier Milliarden MEMS-Sensoren gefertigt. Rund eine Milliarde MEMS-Sensoren haben 2013 die moderne Chipfabrik in Reutlingen verlassen – das entspricht drei Millionen pro Tag. „Bosch ist der einzige Anbieter, der Sensoren-Typen für so viele unterschiedliche Anwendungen vollständig selbst fertigt. Insgesamt besitzt Bosch weit mehr als 1 000 Patente und Patentanmeldungen im Bereich der MEMS-Technologie. Damit sichern wir unsere Innovationskraft“, sagt Klaus Meder, Vorsitzender des Bosch-Geschäftsbereichs Automotive Electronics.

Technologische Trends: mehr Messgrößen, mehr Intelligenz

MEMS-Sensoren können immer mehr Größen messen: Anfang 2014 hat Bosch Sensortec eine Weltneuheit im Bereich der Sensoren-Technologie auf den Markt gebracht: Die integrierte Sensoreinheit BME280 vereint die Sensorfunktionen für Luftdruck, -feuchtigkeit und -temperatur in einem einzigen Gehäuse.

Der neue Sensor wurde speziell entwickelt für Anwendungen im Bereich Umweltsensorik, Indoor-Navigation, Smart Home, personalisierte Wetterstationen oder Sport und Fitness. Er bestimmt die Luftfeuchtigkeit in nur einer Sekunde – die branchenweit kürzeste Reaktionszeit. Zudem zeichnet er sich durch eine sehr hohe Präzision bei der Messung der Umgebungstemperatur und einen niedrigen Energiebedarf aus.

Darüber hinaus macht Bosch die Sensoren auch immer intelligenter. Derzeit läuft die Fertigung des ersten Sensors an, der nicht nur Beschleunigung, Drehrate und Magnetfeld misst, sondern auch einen Mikrocontroller zur Signalauswertung enthält.

Schlüsseltechnologie für das Internet der Dinge

Die Einführung von MEMS-Sensoren in der Automobilelektronik in den 1980er und 1990er Jahren war die erste Welle für deren Verbreitung. Der massenhafte Einsatz in Smartphones seit Beginn des 21. Jahrhunderts war die zweite große Welle. Das Internet der Dinge und Dienste bedeutet nun die dritte Welle: Sensoren, Signalverarbeitung, Batterien und Sender sind mittlerweile auch als Einheit so klein, energiesparsam und günstig, dass sie milliardenfach eingesetzt werden können. Gleichzeitig sind Funknetze fast überall verfügbar.

Somit sind MEMS die Schlüsseltechnologie für die Vernetzung von Dingen im Internet. Dafür müssen sie mit einem Funkchip, einer Batterie sowie Software-Intelligenz ausgestattet sein. Denn nicht Rohdaten sollen ins Internet übertragen werden, sondern nur die relevanten Informationen. Diese lokale Datenaufbereitung braucht jedoch System-Knowhow.

Schon 2013 hat das Unternehmen einen Türsensor in Serie gebracht, der verdächtige Bewegungen dem Smartphone des Hauseigentümers meldet. Künftig werden Fenster über die unauffälligen Fühler Heizung oder Alarmanlage steuern oder auch Armbänder nach dem Sturz ihres Trägers um Hilfe rufen. Nicht nur im Smartphone, vielmehr in allem, was „smart“ ist, wird internetfähige Sensorik enthalten sein.

Internet der Dinge und Dienste bietet hohes Geschäftspotenzial

Ein Schwerpunkt des künftigen Umsatzwachstums sind für Bosch internetfähige Produkte und internetbasierte Dienstleistungen. Das Unternehmen sieht sich mit seinem Hardware-Knowhow sowie seiner breiten technologischen Kompetenz dafür gut aufgestellt.

Um dieses Geschäftsfeld zu erschließen, wurde Ende 2013 die Bosch Connected Devices and Solutions GmbH gegründet. Sie bietet kompakte Elektronik-Produkte und Software-Knowhow, um Geräte und Objekte in ganz unterschiedlichen Einsatzfeldern intelligent und internetfähig zu machen.

Der Fokus liegt auf der Entwicklung von vernetzten Sensoren und Aktoren. Aktoren setzen elektrische Signale von Sensoren oder Steuereinheiten in eine Aktivität um. Beispiele sind das automatische An- und Ausschalten einer Beleuchtung oder das Öffnen und Schließen eines Ventils.

Die Geschäftsaktivitäten richten sich zunächst auf sensorbasierte Anwendungen rund um das intelligent vernetzte Haus (Smart Home) sowie im Bereich Transport, Logistik und Verkehr – denn künftig werden kritische Warentransporte automatisch jede ungewöhnliche Zustandsänderung an die Logistikzentrale übermitteln.
