Raspberry-Pi-Zubehör Raspberry Pi HAT für 16-Bit-Spannungsmessung

Redakteur: Margit Kuther

Das DAQ-HAT-Messmodul MCC 128 von Measurement Computing für Raspberry Pi erfasst Messdaten mit 16 Bit Auflösung bei einer Abtastrate von 100 kS/s.

Firmen zum Thema

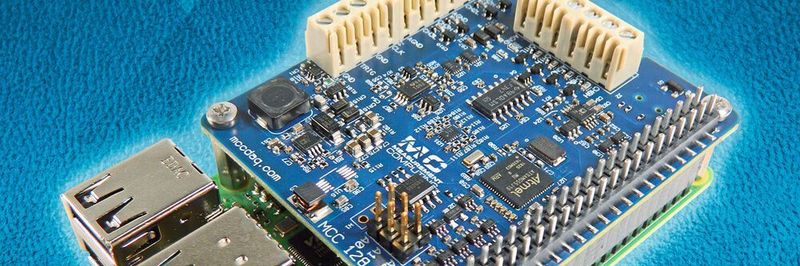

Raspberry-Pi-Erweiterungsmodul: erfasst Messdaten mit 16 Bit Auflösung.
Raspberry-Pi-Erweiterungsmodul: erfasst Messdaten mit 16 Bit Auflösung.
(Bild: MCC)

Mehrere Eingangsbereiche von ±1 V bis ±10V ermöglichen präzise Spannungsmessungen. MCC 128 verfügt über 8 Eingänge auf gemeinsamem Ground beziehungsweise 4 Eingänge im Differenzmodus. Bis zu acht unterschiedliche MCC DAQ HATs können auf einem Raspberry Pi gestapelt werden für bis zu 64 Kanäle bei einer maximalen Abtastrate von 320kS/s.

Die Module der Serie MCC DAQ HAT erfassen Spannungen, Thermoelemente und IEPE-Sensoren. Sie bieten analoge Spannungsausgänge, sowie Digital I/O und ermöglichen so den modularen Aufbau von multifunktionalen Mess- und Prüfsystemen auf Basis des Raspberry Pi.

Zwei Varianten mit bestückten respektive unbestückten Siganlanschlüsssen

Die Anwender haben die Wahl zwischen zwei Versionen des MCC 128. Die Standardversion MCC 128 besitzt integrierte Schraubklemmen für den Signalanschluss, während beim MCC 128-OEM die Signalanschlüsse unbestückt sind.

Die MCC DAQ HATs stützen sich auf eine qualitativ hochwertige Software-Bibliothek, die mit einer kompletten Dokumentation und Beispielen für Python und C/C++ ausgestattet eine schnelle Entwicklung unter Linux ermöglicht. Die von MCC selbst entwickelte und gewartete Open-Source-Bibliothek steht auf GitHub zum Download zur Verfügung.

(ID:47070764)
