Raspberry Pi goes IoT

Raspberry Pi 2 als industrietaugliches Gateway-System

| Redakteur: Margit Kuther

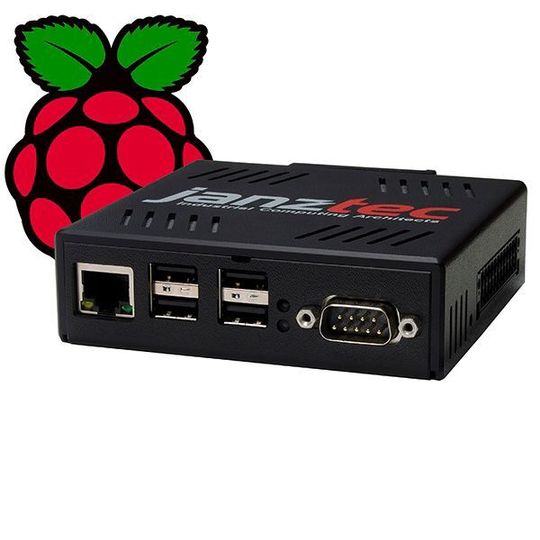

emPC-A/RPI: Raspberry Pi 2, eingesetzt als flexibles Embedded-System
emPC-A/RPI: Raspberry Pi 2, eingesetzt als flexibles Embedded-System (Bild: Janz Tec)

Der emPC-A/RPI, ein flexibel einsetzbares Embedded-System basierend auf Raspberry Pi 2 B bietet eine industrietaugliche Ausstattung wie Echtzeituhr, CAN-Schnittstelle und digitale I/Os.

Das Raspberry-Pi-Gateway emPC-A/RPI hat die EMV-Prüfungen erfolgreich durchlaufen und eignet sich etwa für Industrie-4.0-Anwendungen. So ist das CPU-Modul um ein Netzteil ergänzt, welches einen Anschluss über 24 V ermöglicht.

Der Embedded-Rechner emPC-A/RPI im stabilen Gehäuse verfügt über eine Reihe zusätzlicher Schnittstellen: vier USB 2.0 Schnittstellen, einen Netzwerk- und einen HDMI-Port zum Anschluss eines Monitors.

Desweiteren eine serielle Schnittstelle (wahlweise RS485 oder RS232), vier digitale Ein- und Ausgänge, eine batteriegestützte Echtzeituhr sowie eine optoentkoppelte CAN-Schnittstelle.

Ein ausführliches Hard- und Software-Manual ist online erhältlich. Besonders empfehlenswert sind die Seiten 15f im Manual. Diese bieten Links etwa zu Github. Auf dieser Site befinden sich etwa Konfigurations- und Treiberdateien. Desweiteren befinden sich auf der Seite 16ff des Handbuchs Installationshinweise, etwa zum CAN-Bus.

Technische Daten des emPC-A/RPI

Modell und Prozessor

  • Raspberry Pi 2, Modell B mit ARM-Cortex-A7 (4 x 900 MHz)

System

  • Robustes Kunststoffgehäuse, IP20
  • Lüfterloses Kühlkonzept
  • Echtzeituhr (batteriegepuffert)

Speicher

  • 1 GB DDR2-Hauptspeicher
  • Externer μSD-Kartenslot

Schnittstellen

  • 1 x 10/100 MBit/s Ethernet
  • 4 x USB 2.0
  • 1 x serielle Konsole
  • 1 x HDMI (seitlich)
  • 1 x Industriesteckverbinder (seitlich) mit 1 x CAN,
  • 1 x RS232 / RS485 (umschaltbar)
  • 4 x digitaler Eingang
  • 4 x digitaler Ausgang

Physikalisch

  • Umgebungstemperaturbereich: 0 ... 45 °C
  • Maße (B x H x T): 99,8 mm x 30,0 mm x 96,7 mm
  • Gewicht: ca. 0,4 kg

Stromversorgung

  • Eingangsspannung: 9 … 32 VDC

Betriebssysteme und Software

  • Reduziertes Raspian-Betriebssystem (Linux)
  • CODESYS V3 Umgebung verfügbar
