PXI-Mess- und Testsystem mit separaten Messmodulen

Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Mit dem modularen PXI-Express-System von Pentair hat der Hersteller die Backplane so passiv wie möglich gehalten. Das bietet Vorteile für Standard-Komponenten.

Firmen zum Thema

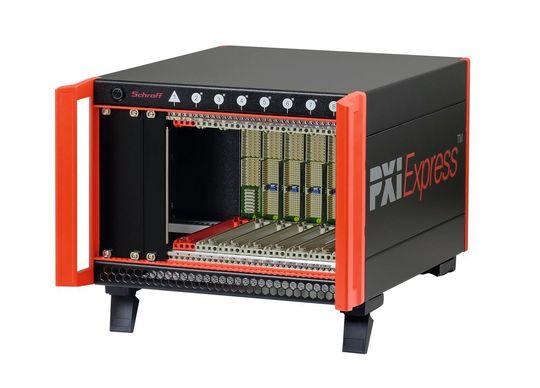

Das komplette PXI-Express-System basiert auf dem modularen, 44 TE breiten und 4 HE hohen Schroff RatiopacPRO Air-Gehäuse mit integrierten Lüftungskonzept und Lüfterregelung.
Das komplette PXI-Express-System basiert auf dem modularen, 44 TE breiten und 4 HE hohen Schroff RatiopacPRO Air-Gehäuse mit integrierten Lüftungskonzept und Lüfterregelung.
(Bild: Pentair)

Ein modulares PXI-Express-System für Test- und Messanwendungen bietet Pentair. Um die CPCI- und PXI-Karten mit den neuen CPCI Express-und PXIe-Karten zu kombinieren, und die Slots anzusprechen, wird eine PCIe-to-PCI-Bridge benötigt. Für größere Systeme mit mehr als vier System-Slots wird ein PCIe-Switch benötigt, der weitere Slots ansprechen kann.

Im Vergleich zu PXI sind die Trigger- und Clock-Signale um den Faktor 10 schneller, von 10 MHz zu einem Clock mit 100 MHz. Der schnelle Clock muss entweder auf der Backplane generiert werden, oder von einem Board oder einer externen Quelle kommen. Und im laufenden Betrieb muss das Umschalten zwischen diesen Quellen innerhalb der Taktfrequenz möglich sein.

Die Backplane des Herstellers ist so passiv wie möglich gestaltet und die PCI Bridge-, PCIe Switch- und Clock-Funktionen werden als separate Module ausgeführt und auf der Rückseite der Backplane zwischen oder über den Slots angeordnet. Damit lassen sich Standardkomponenten einsetzen und jede Konfiguration einer PXI-Express-Backplane lässt sich realisieren. Nur der passive Teil der Backplane muss angepasst werden.

Das komplette PXI-Express-System basiert auf dem modularen, 44 TE breiten und 4 HE hohen Schroff RatiopacPRO Air-Gehäuse mit integrierten Lüftungskonzept und Lüfterregelung. Als Netzgerät wird ein industrietaugliches Netzteil mit PC-Spannungen (3,3 V, 5 V, ±12 V und 5 V Standby) eingesetzt. Wenn der Hauptschalter eingeschaltet ist, kann das System per Push Button gestartet bzw. heruntergefahren werden. Sollte es in bestimmten Anwendungen notwendig sein, können jederzeit auch stärkere Lüfter oder ein anderes Netzgerät eingesetzt werden, denn die Modularität bezieht sich nicht nur auf die Backplane, sondern auf das gesamte System.
