Elektroinstallation Neue DIN VDE-Bestimmungen für Elektroinstallations-Rohre

| Autor / Redakteur: Norbert Biener * / Kristin Rinortner

Wann Elektroinstallations-Rohre „halogenfrei“ sind und weshalb „flammenausbreitende“ Rohre bald vom Markt verschwinden – ein Blick in die überarbeitete Norm DIN VDE 0100-520 bringt Klarheit.

Firmen zum Thema

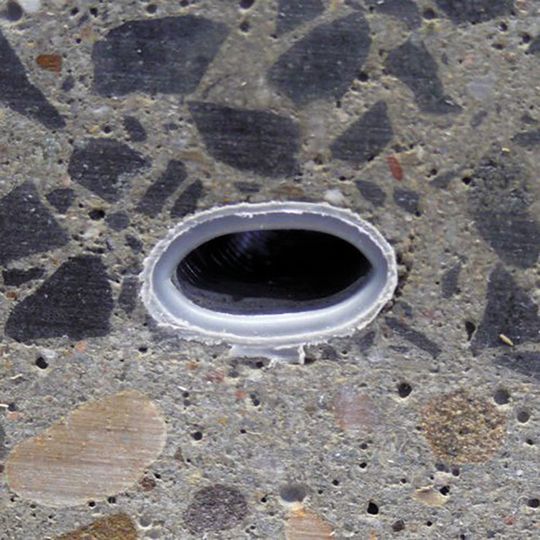

Rohre: In aushärtendem Beton können sich die biegsam sich selbst zurückbildenden Rohre in der Regel nicht mehr wieder auf die geforderten 90% zurückbilden. Das Einziehen von Leitungen in die dauerhaft verformten Rohre ist unmöglich oder nur mit hohen Aufwand zu realisieren.
Rohre: In aushärtendem Beton können sich die biegsam sich selbst zurückbildenden Rohre in der Regel nicht mehr wieder auf die geforderten 90% zurückbilden. Das Einziehen von Leitungen in die dauerhaft verformten Rohre ist unmöglich oder nur mit hohen Aufwand zu realisieren.
(Bild: Fränkische Rohrwerke)

Die DIN VDE Normen, die für die Elektroinstallation am wichtigsten sind, fasst die Normreihe DIN VDE 0100 (VDE 0100) „Errichtung von Niederspannungsanlagen“ zusammen. Der Teil 520 der Normreihe DIN VDE 0100 (VDE 0100) behandelt die Auswahl und Errichtung von Kabeln und Leitungsanlagen und ist nun neu erschienen und seit dem 1. Juni 2013 gültig. Die Übergangsfrist für die alte Norm endet am 24. Januar 2014, danach dürfen Elektriker nur noch nach den neuen Vorgaben installieren.

Unterschiedliche Ansprüche an das Biegeverhalten

Die Anforderungen und Prüfungen an Elektroinstallationsrohre sind in der Normreihe DIN EN 61386 (VDE 0605) festgelegt. Die wichtigsten mechanischen Anforderungen, wie Druckfestigkeit, Schlagfestigkeit, minimale und maximale Gebrauchstemperatur sowie das Biegeverhalten, sind in den ersten fünf Stellen des Klassifizierungscodes beschrieben.

Bildergalerie

Ist ein Rohr mit der mittleren Druckfestigkeit 3 an der ersten Stelle des Klassifizierungscodes und mit dem Biegeverhalten biegsam 2 an der fünften Stelle des Klassifizierungscodes eingeordnet, darf es sich unter Druck um bis zu 25% verformen.

Das Prüfverfahren dafür ist genau bestimmt: Innerhalb von 30 s wird eine Kraft von 750 N aufgebracht, die eine Minute lang erhalten bleibt. Ein Rohr, das sich in dieser Zeit um 25% bezogen auf den Außendurchmesser deformiert hat, muss sich innerhalb der nächsten Minute wieder auf 90% der Ursprungsform zurückbilden (Bild 1).

Alle Wellrohre des fränkischen Herstellers sind zum Beispiel im Biegeverhalten biegsam 2 eingestuft, sodass sie jederzeit den Anforderungen auf der Baustelle genügen. Weniger streng werden Rohre mit dem Biegeverhalten „biegsam sich selbst zurückbildend“ 3 beurteilt, die vor allem im südeuropäischen Raum weit verbreitet sind. Hier wird die Kraft von 750 N lediglich innerhalb von 30 s aufgebracht, danach ist die Prüfung beendet. Obwohl das Rohr die Kraft von 750 N nur einen Bruchteil von einer Sekunde lang aushalten muss, darf sich hierbei das Rohr um bis zu 50% verformen. Anschließend hat es 15 min Zeit, um sich wieder auf 90% seiner ursprünglichen Größe zurückzubilden.

Jahrelange Erfahrungen aus der Praxis haben nun gezeigt, dass die Druckbelastung bei der Verlegung in Beton wesentlich höher ist als bei der Installation in Erde oder unter Putz. In aushärtendem Beton können sich die biegsam sich selbst zurückbildenden Rohre in der Regel nicht mehr wieder auf die geforderten 90% zurückbilden. Das Einziehen von Leitungen in die dauerhaft verformten Rohre ist unmöglich oder nur mit hohen Aufwand zu realisieren. Die Austauschbarkeit von Leitungen kann nicht mehr gewährt werden, die Nutzungsmöglichkeit der biegsam sich selbst zurückbildenden Rohre ist nur eingeschränkt möglich, und der Elektriker kann seine Installation nicht ordnungsgemäß ausführen.

Haftungsfälle bei verformten Rohre

In der neu gefassten DIN VDE 0100-520 (VDE 0100-520) wird darauf hingewiesen, dass biegsam sich selbst zurückbildende Rohre für das Verlegen in Beton nicht geeignet sind.

Wer nach der Übergangsfrist bis zum 24. Januar 2014 nicht VDE-gerecht arbeitet, muss in Problemfällen haften. Geeignet für die Verlegung in Beton sind nach der neuen Norm alle Rohre, die mittlere 3, schwere 4 oder sehr schwere 5 Druckfestigkeit der ersten Stelle des Klassifzierungscodes aufweisen und starr 1 oder biegsam 2 der fünften Stelle des Klassifizierungscodes sind.

Installateure sollten sich schon jetzt an der fünften Stelle orientieren, bevor sie Elektroinstallationsrohre in Beton verlegen. Denn nur die Ziffer 1 oder 2 an der fünften Stelle ist ein sicheres Indiz dafür, dass das Rohr auch wirklich für diese Verlegeart geeignet ist und ohne Probleme und nachträglichen Ärger im Beton eingesetzt werden kann.

Fränkische Rohrwerke setzt derzeit bei seinen Elektroinstallationsrohren konsequent auf den fünfstelligen Klassifizierungscode, der klar über das Biegeverhalten eines Rohres informiert. Ziel ist es, die fünfte Stelle auch international durchzusetzen, was bislang am Veto auf europäischer Ebene gescheitert ist.

Ein neuer Anlauf mit weltweiter Abstimmung im Mai 2013 hat folgenden Teilerfolg gebracht: Neun Länder für die fünfte Stelle, sechs dagegen sowie drei Enthaltungen. Die endgültige Entscheidung steht im November dieses Jahres an. Um Bauunternehmer und Elektrofachkräfte für die neuen Herausforderungen in der Elektroinstallation zu sensibilisieren und teure Haftungsfälle auszuschließen, haben die Franken eine Aufklärungskampagne gestartet: Sie veranstalten Fortbildungen, stellen Schulungsunterlagen zur Verfügung und informieren ausführlich auch den Großhandel.

Neues Prüfverfahren für halogenfreie Rohre

Bisher gab es kein Prüfverfahren für die Bestimmung des Halogengehaltes bei halogenfreien Elektroinstallations-Rohren und Elektroinstallationskanälen. Bisher wurde die Prüfmethode nach der Kabelnorm DIN EN 50267-2-2 (VDE 0482 Teil 267-2-2): 1999-04 „Bestimmung des Grades der Azidität von Gasen bei Werkstoffen durch die Messung von pH-Wert und Leitfähigkeit“ herangezogen. Leider kann bei dieser Prüfmethode der Halogengehalt und somit die Halogenfreiheit nicht genau bestimmt werden.

Bereits seit August 2012 ist in der DIN VDE V 0604-2-100 (VDE V 0604-2-100) ein neues Prüfverfahren für die Bestimmung der Halogenfreiheit gültig. Alle als halogenfrei bezeichneten Rohre oder Kanäle müssen nun nach der DIN VDE V 0604-2-100 (VDE V 0604-2-100) „Elektroinstallationssysteme für elektrische Energie und Informationen – Teil 2-100: Prüfverfahren für Halogenfreiheit“ geprüft werden. Die zusätzliche Aufnahme in die DIN VDE 0100-520 (VDE 0100-520) Punkt 521.6 Anmerkung 2 bekräftigt den seit langem fälligen Systemwechsel.

Die neue Bestimmung beschreibt ein Prüfverfahren, mit dem Halogene zum Beispiel in Kabelkanälen und Elektroinstallationsrohren bestimmt werden. Sie legt ein Verbrennungsverfahren fest, das den Halogen-Gehalt in Materialien durch Verbrennung in einem geschlossenen, Sauerstoff enthaltenden System (kalorimetrische Aufschlussbombe) feststellt. Auch die anschließende Analyse des Verbrennungsprodukts regelt die neue Verordnung bis ins Detail.
