Multi-CB unterstützt KiCad-Format

Redakteur: Dr. Anna-Lena Gutberlet

Aufgrund der steigenden Popularität der kostenlosen Open-Source Software KiCad wird diese nun auch von Multi Circuit Boards Ltd. (kurz Multi-CB) unterstützt. Kunden können die Layout-Daten zu Ihrer Leiterplattenbestellung somit direkt im KiCad-Format übertragen.

Firmen zum Thema

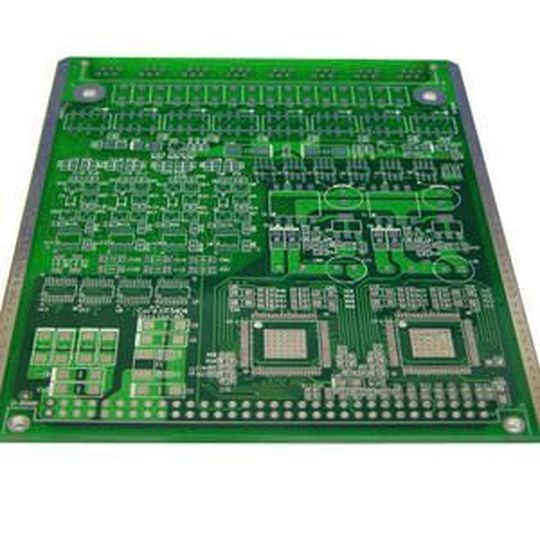

Multi-CB unterstützt nun auch KiCad Leiterplatten-Daten
Multi-CB unterstützt nun auch KiCad Leiterplatten-Daten
(Bild: Multi-CB)

Aufgrund der steigenden Popularität der kostenlosen Open-Source Software KiCad wird diese nun auch von Multi Circuit Boards Ltd. (kurz Multi-CB) unterstützt. Kunden können die Layout-Daten zu Ihrer Leiterplattenbestellung somit direkt im KiCad-Format übertragen.

Ein Gerber-Export entfällt. Multi-CB unterstützt neben KiCad auch die folgenden Datenformate: Extended Gerber (RS-274X), EAGLE, Target, ODB++ sowie Sprint Layout. Unabhängig davon, für welches Datenformat sich der Kunde entscheidet, führt Multi-CB einen kostenlosen Design Rule Check (DRC) mit der weltweit führenden CAM-Software Genesis durch. Der DRC ist ein äußerst wichtiger Schritt in der Leiterplattenherstellung.

Die Kundendaten werden hierbei auf Produzierbarkeit und das Einhalten von Produktionsparametern geprüft, mögliche Fehlerquellen werden so ausgeschlossen. Abschließend werden die Daten passend für die Produktion aufbereitet (ODB++).

Auf der Webseite von Multi-CB gibt es eine umfassende Leiterplatten Design-Hilfe, auch für KiCad. Dort wird gezeigt wie die kostenfreien Hightech-Parameter von Multi-CB einfach in KiCad hinterlegt werden können. Dies gilt z.B. für 125 µm Leiterbahn und 0,2 mm Bohrung bei einem 0,45 mm Pad.

Durch die Hinterlegung profitiert der Kunde bei seiner Layout-Erstellung automatisch von den bestmöglichen Parametern bei gleichzeitig bestem Preis. Dem versierten KiCad-Anwender empfiehlt Multi-CB, den Gerber Export selbst vorzunehmen.

Die erzeugten Produktionsdaten können so vom Kunden im KiCad Gerber-Viewer nochmals überprüft werden. Dies hilft mögliche technische Rückfragen zu vermeiden. Für den Gerber-Export stellt Multi-CB eine bebilderte Schritt-für-Schritt-Anleitung online zur Verfügung.
