Reinraumzelle Modulares Konzept

| Redakteur: Dr. Anna-Lena Gutberlet

Reinraumzellen der Spetec GmbH sind nun auch mit flächenbündigem Wandsystem lieferbar. Mögliche Quellen zur Staubbildung werden dadurch reduziert. Dies verspricht eine leichtere Reinigung und Desinfektion der Wandelemente und kann mit kürzeren Aufbauzeiten vor Ort installiert werden.

Firmen zum Thema

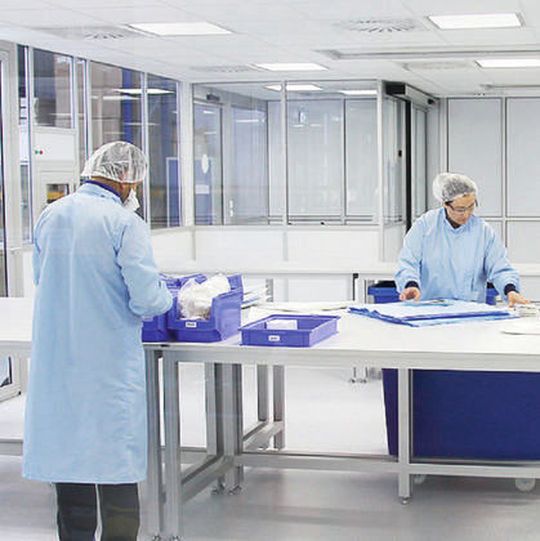

Die Spetec Reinraumtechnik kann Ihren Einsatz in der Herstellung, Verpackung oder Aufbewahrung von staubempfindlichen mechanischen und elektronischen Komponenten und überall, wo eine partikelfreie Umgebung benötigt wird, finden.
Die Spetec Reinraumtechnik kann Ihren Einsatz in der Herstellung, Verpackung oder Aufbewahrung von staubempfindlichen mechanischen und elektronischen Komponenten und überall, wo eine partikelfreie Umgebung benötigt wird, finden.
(Bild: Spetec)

Die Reinraumzelle besteht aus eloxierten Aluminium-Profilen und kann in jedem Labor, Produktionsraum/ -halle oder Büro aufgebaut werden, ohne dass bauliche Maßnahmen getroffen werden müssen. Auch ein kompletter Reinraum-Arbeitsplatz lässt sich in der Reinraumzelle installieren. Durch die Profiltechnik kann die Größe zwischen 3 m² bis ca. 350 m² frei gewählt werden.

Die Zelle selbst wird von einem geruchlosen Streifenvorhang oder Seitenelementen aus Acryl- bzw. Verbundglas oder Aluminiumverbundplatten umrahmt, sodass eine abgeschlossene Einheit entsteht. Weitere Ausstattungsvarianten wie elektrische Schiebetüren, Material- oder Personenschleusen bei Bedarf mit gegenseitiger Verriegelung sind möglich.

Über die Zusammenstellung von einzelnen, verschieden großen Laminar Flow Modulen kann die effektive Reinraumfläche variabel bestimmt werden. Somit sind selbst Fertigungsstraßen oder Fließbänder in die Reinraumzelle integrierbar.

Für die Spetec Reinraumzelle finden H14-Filter Verwendung. Diese besitzen einen Abscheidegrad von 99,995 %. Das bedeutet, dass der Filter bei einer Partikelgröße von 0,12 μm (nach MPPS) mindestens 99,995 % aller Partikel herausfiltert. Bei einer Partikelgröße von 0,3 μm liegt der Abscheidegrad bei ca. 99,9995 %. Durch diesen laminaren Luftstrom unter den Flow Modulen entsteht somit kein Austausch mit unreiner Luft von außerhalb.

Durch den Einsatz einer Reinraumzelle reduziert sich die Partikelkonzentration von ca. 15 Mio./m3 (Größe 0,12 μm, MPPS) auf ca. 1.500 Partikel innerhalb der Einheit. Das entspricht auch der Reinraumklasse DIN ISO 5 bzw. der Klasse 100 nach US Fed. 209E.

Zudem sind die ISO Klassen 6 bis 9 (DIN ISO 14644-1) sowie die Klassen A bis D nach GMP realisierbar.
