Antriebssteuerungen Mikrocontroller mit integriertem Gate-Treiber

Redakteur: Sebastian Gerstl

Toshiba Electronics Europe erweitert seine TX03-Serie von ARM Cortex-M3-basierten Mikrocontrollern um den TMPM37AFSQG. Dies ist die weltweit kleinste MCU zur Vektorregelung von bürstenlosen Gleichstrommotoren (BLDC-Motoren) basierend auf Toshibas Vector Engine Plus (VE+) Coprozessor mit integrierten Gate-Treibern.

Firmen zum Thema

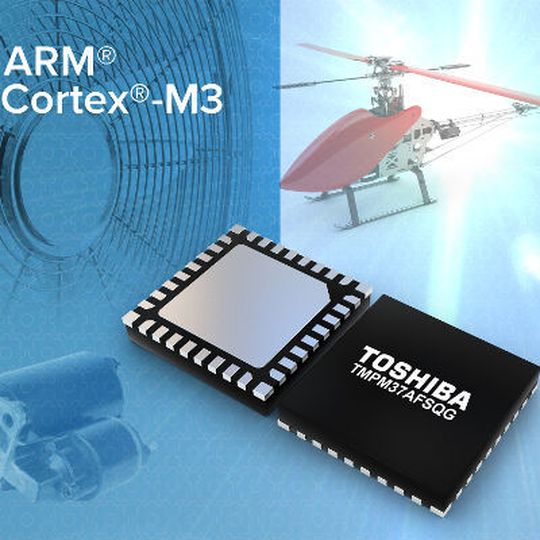

TMPM37AFSQG MCU von Toshiba: Der kleinformatige Mikrocontroller zur Vektorregelung von bürstenlosen Gleichstrommotoren basiert auf einem ARM Cortex-M3 Core, der mit bis zu 40MHz Taktfrequenz betrieben werden kann.
TMPM37AFSQG MCU von Toshiba: Der kleinformatige Mikrocontroller zur Vektorregelung von bürstenlosen Gleichstrommotoren basiert auf einem ARM Cortex-M3 Core, der mit bis zu 40MHz Taktfrequenz betrieben werden kann.
(Bild: Toshiba)

Die 3-phasige Treiberstufe des TMPM37AFSQG von Toshiba kann MOSFETs am PWM-Ausgang direkt ansteuern. Der Mikrocontroller eignet sich besonders für die Steuerung von kleinen bis mittlereren Motoren, z.B. in Lüftern, Gebläsen, Pumpen oder batteriebetriebenen Geräten. Die Betriebsspannung des MCU-Cores wird über die Versorgungsspannung der Treiberstufe bereitgestellt. Damit genügt eine einzige Spannungsversorgung für den gesamten Baustein.

Die MCU basiert auf einem ARM Cortex-M3 Core, der mit bis zu 40MHz Taktfrequenz betrieben werden kann. Als Coprozessor sorgt die Toshiba Vector Engine Plus für die Berechnung der feldorientierten Regelung. Damit ermöglicht der TMPM37AFSQG eine vibrations- und geräuscharme Antriebssteuerung bei minimalem Entwicklungsaufwand.

Integriert sind ein 12-Bit-A/D-Wandler, ein Operationsverstärker für Strommessung über einen Shunt-Widerstand sowie ein Komparator – ein Baustein, der zwei Spannungen oder Ströme vergleicht– zum Schutz vor Überstrom. Die MCU ist im 5x5mm VQFN32-Gehäuse mit 0,5mm Pin-Abstand erhältlich.

Muster des TMPM37AFSQG stehen ab Mitte Januar 2016 bereit. Weitere Informationen finden Sie auf der Webseite des Herstellers: www.toshiba.semicon-storage.com.
