Metallische Strukturen im Mikrometerbereich 3D-drucken

| Redakteur: Juliana Pfeiffer

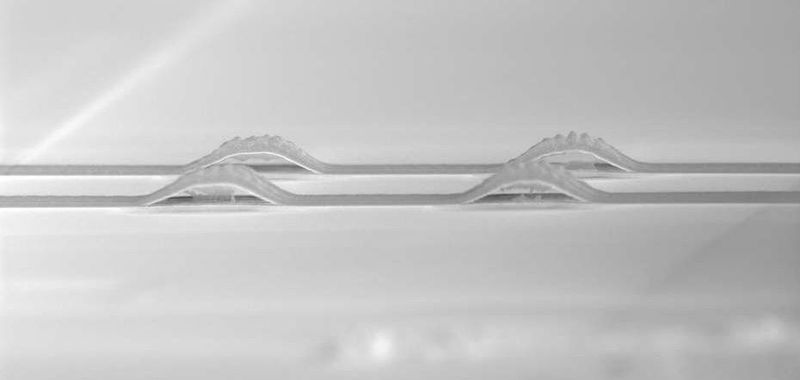

Schicht für Schicht gedruckte Kupferstruktur mit einer räumlichen Auflösung von etwa 200 Nanometern.
Schicht für Schicht gedruckte Kupferstruktur mit einer räumlichen Auflösung von etwa 200 Nanometern. (Bild: Alain Reiser/ETH Zürich)

3D-Drucker können heute vom Prototypen in der Fertigung über künstliche Organe bis hin zu kompletten Häusern fast alles drucken. Eine Schwachstelle der additiven Fertigung waren bisher allerdings metallische Strukturen auf der Mikrometerskala. Forscher der ETH Zürich haben hierfür eine Lösung entwickelt.

Die Wissenschaftler der ETH Zürich um Ralph Spolenak, Professor am Labor für Nanometallurgie des Fachbereichs für Materialwissenschaft, haben nun gemeinsam mit Dimos Poulikakos vom Fachbereich Maschinenbau und Verfahrenstechnik sowie Renato Zenobi vom Fachbereich Chemie und Angewandte Biowissenschaften ein Verfahren entwickelt, mit dem sich sogar zwei Metalle gleichzeitig mit einer räumlichen Auflösung von 250 Nanometern drucken lassen.

Herkömmliche Verfahren für den Metall-3D-Druck sind tintenbasiert, das heißt, das gewünschte Metall wird als Nanopartikel in einer Suspension durch eine Druckdüse auf eine Oberfläche aufgebracht. Ein positiver Aspekt der Tinten ist, dass sie sich mit einer Vielzahl von Materialien herstellen lassen, doch es gibt auch gewichtige Nachteile. „Solche Verfahren machen eine Nachbearbeitung durch Erhitzung des Druckergebnisses nötig, was zu einer Schrumpfung und ausgeprägter Porosität im Material führt“, erklärt Alain Reiser, Doktorand in Spolenaks Arbeitsgruppe und Erstautor der jetzt in Nature Communications veröffentlichten Studie. „Das bedeutet in der Regel, dass die metallischen Strukturen weniger leitfähig, mechanisch weniger stabil und zudem oft mit organischen Verbindungen des Lösungsmittels verunreinigt sind.“

Zehnmal schneller als bisherige elektrochemische Druckverfahren

Um dieses Problem zu lösen, wählten die ETH-Wissenschaftler den direkten Weg: Das Metall wird nun nicht mehr als Nanopartikel abgeschieden, sondern in Form von elektrisch geladenen Metallionen transportiert. Diese werden in der Druckdüse durch Anlegen einer elektrischen Spannung aus einer „Opferanode“ gewonnen, die aus dem entsprechenden Metall besteht. Die Ionen werden dann in einem Lösungsmittel durch elektrische Kräfte auf die zu bedruckende Oberfläche gesprüht, wo sie ihre Ladung verlieren und sich wieder zum Metall zusammenfügen.

Die so gedruckten Metalle sind dicht und weisen elektrische und mechanische Eigenschaften auf, die denen von traditionell hergestellten Dünnfilmen gleicht. Dabei bietet das neue Druckverfahren eine Auflösung von 250 Nanometern bei einer Druckgeschwindigkeit von zehn Voxeln pro Sekunde (ein Voxel ist ein Volumenelement, ähnlich dem Pixel beim 2D-Druck). Damit ist das Verfahren zehnmal schneller als bisherige elektrochemische Druckverfahren.

Zwei Metalle gleichzeitig drucken

Das neue „elektro-hydrodynamische Redox-Druckverfahren“ hat noch einen weiteren entscheidenden Vorteil, wie Reiser betont: „Durch das direkte Drucken mittels Metallionen, ohne den Umweg über eine Tinte, können wir sogar zwei Metalle gleichzeitig oder im Wechsel drucken. Das erlaubt es uns, Metallstrukturen mit lokal kontrollierbaren chemischen, elektrischen oder mechanischen Eigenschaften herzustellen.“ Um dies zu erreichen, benutzen die Forscher eine Doppel-Druckdüse, in der sich zwei verschiedene Opferanoden befinden. Welches Metall wann, wo und in welcher Konzentration gedruckt werden soll, kann nun einfach durch die angelegten Spannungen gesteuert werden.

250 Nanometer breite Säulen aus Kupfer und Silber

Die einzelne Druckdüse macht es zudem einfacher, beide Metalle genau zu positionieren. Bis zu zehn Mal pro Sekunde kann man dabei zwischen den beiden Metallen hin- und herschalten. Auf diese Weise gelang es Spolenak und seinen Mitarbeitern zum Beispiel, nur 250 Nanometer breite Säulen zu drucken, die im Wechsel Abschnitte aus Kupfer und Silber enthielten. Durch die Einstellung der Legierung der beiden Metalle konnten sie die lokale Porosität und somit Steifigkeit und Festigkeit der Nano-Säulen exakt kontrollieren.

Photosensoren in Zukunft herstellen

Die möglichen Anwendungen der neuen Technik sind vielfältig. Die ETH-Wissenschaftler arbeiten zurzeit mit Experten für gedruckte Elektronik daran, feinste Verbindungsdrähte zu organischen Halbleitern mit dem 3D-Druck herzustellen. In Zukunft wollen sie zudem die Palette der verwendeten Metalle erweitern (bislang wurden Kupfer, Silber und Gold getestet), zum Beispiel um magnetische Materialien. Als Fernziel, so Alain Reiser, sollte dann etwa die Herstellung von Photosensoren, gedruckten integrierten Schaltkreisen und mechanischen Metamaterialien möglich sein.
