Maschinensicherheit: Not-Halt-Geräte sollen Gefahren abwehren

| Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Mit Not-Halt-Geräten sollen Notfallsituationen abgewendet werden, um Schäden an Menschen und Maschinen abzuwehren. Das System soll sofort und einfach per Knopfdruck in einen sicheren Zustand versetzt werden können. Zwei Normen sind dabei entscheidend.

Firma zum Thema

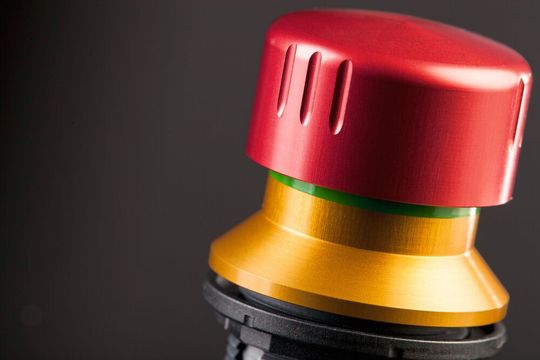

Der Zweck der Not-Halt Geräte ist es, bestehende oder bevorstehende Notfallsituationen möglichst schnell abzuwenden, um Schaden an Mensch und Maschine zu verhindern.
Der Zweck der Not-Halt Geräte ist es, bestehende oder bevorstehende Notfallsituationen möglichst schnell abzuwenden, um Schaden an Mensch und Maschine zu verhindern.
(Bild: Schlegel)

Ein Not-Halt-Gerät muss bestehende oder bevorstehende Notfallsituationen schnell abwenden. Tritt an einer Maschine oder Produktionsanlage eine Fehlfunktion auf oder führt die Fehlbedienung zu einer unkontrollierbaren Situation, soll ein Not-Halt gewährleisten, dass sich das System sofort und einfach per Knopfdruck in den sicheren Zustand versetzen lässt. Aufbau und Funktionsweise eines Not-Halt-Gerätes unterliegen den Normen EN 60947-5-5 und EN ISO 13850.

Im Programm von Schlegel sind ganz unterschiedliche Not-Halt-Geräte. Dazu gehören auch beleuchtete Varianten, um einen aktiven/inaktiven Zustand eindeutig und farblich zu kennzeichnen. Selbstüberwachende Not-Halt-Geräten kommen in Produktionsanlagen zum Einsatz, die nicht mehr als ein Komplettsystem betrieben werden, sondern in einzelne Bereiche unterteilt sind. Diese Unterteilung hat den Vorteil, dass Anlagen schneller an Produktionsänderungen angepasst werden können und im Ganzen ausfallsicherer sind. Einzelne Bereiche lassen sich jeweils durch ein Not-Halt-Gerät absichern. Beim Einsatz von Not-Halt Geräten sollte allerdings immer beachtet werden, dass die Not-Halt-Funktion eine ergänzende Schutzmaßnahme ist.

Bildergalerie

Der Aufbau eines Not-Halt-Gerätes

Vereinfacht dargestellt besteht ein Not-Halt-Gerät aus einem roten Taster, dem sogenannten Pilzknopf, und einem Kontaktgeber, der mit der elektrischen Steuerung der Anlage verbunden ist. Wird der Pilzknopf in einer Notsituation betätigt, öffnet sich die Kontaktbrücke im Kontaktgeber. Die elektrische Steuerung erkennt das Öffnen als Not-Halt-Signal und fährt die Anlage sofort in den sicheren Zustand. Durch das Betätigen wird der Pilzknopf zusätzlich verriegelt und kann, je nach Ausführung, durch Drehen, Schlüsselentriegelung oder Ziehen entriegelt werden. Dadurch wird sichergestellt, dass die Anlage solange im sicheren Zustand verbleibt, bis der Schaden oder die Gefahr beseitigt wurde.

Not-Halt Geräte sind ein wichtiger Sicherheitsaspekt für Mensch und Maschine. Daher soll der korrekte Gebrauch und die Funktionalität durch verschiedene Maßnahmen sicher gestellt werden: Um das versehentliche Auslösen eines Not-Halt durch Unachtsamkeit zu verhindern, muss zuerst ein gewisser Druckwiderstand überwunden werden, bevor dieser komplett durchgedrückt werden kann und einrastet. Zusätzlich lässt sich der Zustand eines Not-Halt über eine Schaltstellungsanzeige erkennen.Selbstüberwachung bedeutet daher: Sind Pilzknopf und Kontaktgeber nicht korrekt miteinander montiert, lässt sich das System nicht in Betrieb nehmen oder schaltet ab, wenn beide im laufenden Betrieb getrennt werden.

Aktiv/Inaktiv Not-Halt-Geräte

Um das Verwechseln von aktiven/inaktiven Not-Halt-Betätigern zu verhindern, mussten bis vor kurzem inaktive Not-Halt durch Wegschließen oder Abdecken unkenntlich gemacht werden, sobald das zum Not-Halt gehörende Bedienpanel oder Anlagenteil nicht mehr mit dem Gesamtsystem verbunden war. Mit der neuen EN ISO 13850:2015 können Not-Halt-Tasten den aktuellen Betriebszustand auch durch entsprechende Beleuchtung anzeigen.

Um die Arbeitssicherheit zu erhöhen und inaktive Not-Halt besser erkennen zu können, hat Schlegel Not-Halt-Tasten entwickelt, die den aktiven und inaktiven Zustand nach diesem Prinzip signalisieren können. Der Pilzknopf bei den neuen aktiv/inaktiv Not-Halt-Betätigern wird nicht mehr rot eingefärbt, sondern besteht aus einem halbtransparenten Grauton. Durch die Transparenz kann der Pilz im aktiven Zustand rot beleuchtet werden und ist dadurch eindeutig als funktionierender Not-Halt erkennbar. Ist der Not-Halt inaktiv, bleibt der Schaltknopf unbeleuchtet und grau. Das versehentliche Betätigen eines scheinbar aktiven Not-Halt wird somit im Notfall vermieden, da dieser nicht mehr als Not-Halt wahrgenommen wird.

Zur Verfügung stehen derzeit Varianten mit Flachsteck- und Printanschluss für Einbauöffnungen mit Durchmessern von 16,2 mm oder 22,3 mm. Auf Kundenanfrage entwickelt das Unternehmen auch individuelle Lösungen als Komplettsysteme bestehend aus Bedientableau und Not-Halt. Selbstüberwachung bedeutet daher: Sind Pilzknopf und Kontaktgeber nicht korrekt miteinander montiert, lässt sich das System nicht in Betrieb nehmen oder schaltet ab, wenn beide im laufenden Betrieb durch abschlagen getrennt werden.

Diagnoseeinheit für Not-Halt-Geräte

Als Erweiterung zu den Sicherheitsfunktionen der Schlegel aktiv/inaktiv Not-Halt-Betätiger hat Schlegel mit dem Not-Halt SET_QRBDUV_01 eine Diagnoseeinheit entwickelt, die kontinuierlich den Zustand der Beleuchtung überwacht. Kommt es zu einem kompletten oder auch nur teilweisen Ausfall der Beleuchtung oder unterschreitet die Leuchtkraft einen vorgegebenen Wert, löst der Not-Halt selbstständig und unverzüglich das Not-Halt-Signal aus.

Zusätzlich wurde der Not-Halt SET_QRBDUV_01 so konstruiert, dass sich Teilbetätigungen (nur ein Kanal öffnet) sowie Quer- und Erdschluss über den Anschluss eines Auswertegeräts erkennen lassen. Der Schlegel Not-Halt QRBDUV hat neben dem rot beleuchteten Pilzknopf auch einen gelb beleuchteten Blockierschutzkragen. Möchte man, dass ein betätigter Not-Halt leichter zu identifizieren ist, kann die optionale Blinkfunktion des Blockierschutzkragens durch entsprechende Verdrahtung aktiviert werden. Der Not-Halt hat die Schutzart IP65 und ist als Bausatz für den Innenbereich oder als Gehäuseversion mit M12-Anschluss verfügbar.

Das Programm der Not-Halt-Taster

Das Not-Halt-Sortiment von Schlegel umfasst unterschiedliche Betätiger. Möglich sind Einbauöffnungen mit Durchmessern von 16,2 mm, 22,3 mm und 30,5 mm sowie 23 mm x 23 mm, 24 mm x 24 mm und 26 mm x 26 mm, Schutzarten von IP65 bis IP69K, Varianten mit Schutzkragen oder Blockierschutzkragen, Schlüsselentriegelung und Not-Halt-Geräte für den Hygienebereich. Fast alle Not-Aus-Taster können als Dreh- (in beide Richtungen) oder Zugentriegelung umgesetzt werden. Darüber hinaus erlaubt die Konstruktion der Not-Halt Geräte die zuverlässige Funktion bei Spannungen bis 440 V und für Kleinspannungen.

Das wird durch die Selbstreinigungsfunktion der Kontakte und für guten Kontaktdruck dimensionierte Federn gewährleistet. Zur Auswahl stehen Silberkontakte oder Kontakte mit Goldauflage. Alle Kontaktgeber für Schraub-, Flachsteck-, Cage-Clamp- oder Schnellanschlüsse sind zwangsöffnend nach EN 60947-5-1 und ein- oder zweikanalig verfügbar.
