LED-Treiber für dynamische Lichtsteuerung im Fahrzeuginnenraum

| Redakteur: Johann Wiesböck

Ein intelligenter RGB-LED-Treiber sorgt für die effektive Ansteuerung von Fahrzeug-Innenbeleuchtung auf ISELED-Basis. Inova Semiconductors stellt die neue Lösung erstmals auf der embedded world vor.

Firmen zum Thema

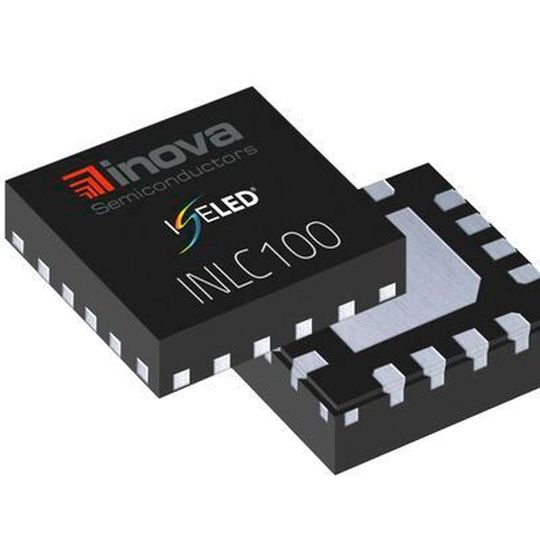

Inova Semiconductors kündigt eigenständigen LED-Treiber für die dynamische Beleuchtungssteuerung im Fahrzeuginnenraum an
Inova Semiconductors kündigt eigenständigen LED-Treiber für die dynamische Beleuchtungssteuerung im Fahrzeuginnenraum an
(Bild: Inova Semiconductors)

Inova Semiconductors hat einen eigenständigen und intelligenten RGB-LED-Treiber INLC100Q16 angekündigt. Es handelt sich dabei um das neueste Mitglied der ISELED-Familie von Inova. ISELED ist ein neuartiges Konzept für LED-Beleuchtungen im Fahrzeug-Innenraum und sorgt für Kostensenkungen, vereinfacht die Ansteuerung und ermöglicht ein sich dynamisch veränderndes Licht.

Die neueste Generation der Innenraumbeleuchtung im Fahrzeug besteht aus einer Kette mit 10 bis 30 RGB-LEDs. Jede davon hat je eine rote, grüne und blaue LED und bildet so ein „Pixel“. Dieses wird dann vom intelligenten ISELED RGB-LED-Treiber angesteuert und man kann auf die gegenwärtigen, umständlichen und teuren Behelfslösungen mit mehreren Mikrocontrollern und einem langsamen LIN-Bus verzichten.

Bisher waren intelligente ISELED LED-Treiber nur integriert in ein LED-Modul erhältlich. Der INLC100Q16 allerdings ist jetzt der erste eigenständige Treiber, mit dem Hersteller selbst zusammengestellte externe LED-Lichtsysteme entwickeln können.

Inova, Dominant Opto, Lucie Labs, NXP, TE Connectivity, Uni Pforzheim, Valeo

Derzeitige Partner der offenen ISELED-Allianz zur Entwicklung und Vermarktung des neuen Konzepts einer „Digitalen LED“ sind Inova Semiconductors, Dominant Opto, Lucie Labs, NXP Semiconductors, TE Connectivity, die Universität Pforzheim und Valeo.

Eingesetzt wird der neue eigenständige ISELED-Treiber von Inova in kundenspezifischen LED-Ketten, die sich über einen bidirektionalen, zweiadrigen differenziellen Bus steuern lassen. Bis zu 4079 hintereinandergeschaltete Treiberbausteine lassen sich in einem Array verbauen, wobei jeder Baustein über PWM-gesteuerte Ausgänge bis zu drei LEDs ansteuern kann.

Der INLC100Q16 ist sehr flexibel, intuitiv und einfach programmierbar und enthält Funktionen wie Farb- und Helligkeitseinstellung und Dimmungs-Unterstützung. In Verbindung mit ISELED LED-Modulen kann er auch als Signalwandler verwendet werden, der massebezogene GPIO-Signale eines Mikrocontrollers in die differenzielle Signalisierung des ISELED-Busses umwandelt.

Einheitliche Farb- und Helligkeitswiedergabe jeder einzelnen LED

Hochentwickelte Kalibrierfunktionen stellen sicher, dass alle LEDs über den gesamten Temperaturbereich hinweg dieselbe Farbe und Helligkeit wiedergeben. Der intelligente ISELED-Treiber von INOVA unterstützt das Kalibrieren der LED-Helligkeit und der dominierenden Wellenlänge, bietet eine Temperaturkompensation für rote LEDs und ist mit einem eingebauten OTP-Speicher (One-Time Programmable) zum Hinterlegen von Kalibrier- und Kompensationsdaten ausgestattet. Baustein-Authentisierungs-Features werden ebenfalls unterstützt.

Der INLC100Q16 von Inova Semiconductors ist auf einfaches Design ausgelegt und bringt einen eingebauten Oszillator mit, sodass auf externe, zusätzliche Kosten verursachende Bauelemente verzichtet werden kann. Der intelligente Treiber benötigt nur eine einzige Versorgungsspannung und verfügt über einen eingebauten LDO-Regler (Low Dropout). Als weitere höchst nützliche Komponente enthält die leistungsfähige Lösung einen Temperatursensor sowie umfassende Diagnosefunktionen.

In einem kompakten, lediglich 3 x 3 mm großen WETQFN-Gehäuse mit 16 Pins ist der INLC100Q16 für einen sehr großen Temperaturbereich von +40 °C bis +105 °C ausgelegt und besitzt die Qualifikation gemäß den Automobil-Prüfspezifikationen AEC-Q100.

embedded world: Der neue intelligente Treiber wird erstmals auf der Fachmesse embedded world zu sehen sein, die vom 27. Februar bis 1. März 2018 in Nürnberg stattfindet. Inova wird in Halle 4A, Stand 424 seine gesamte Produktpalette einschließlich seiner neuesten APIX-Kommunikationsplattform präsentieren. Der INLC100Q16 wird ab sofort bemustert.

Hintergrund: Inova Semiconductors ist ein Fabless-Halbleiterhersteller aus München, der 1999 gegründet wurde. Kernkompetenz des Unternehmens ist die Entwicklung von Halbleitern für die digitale High-Speed-Datenübertragung in anspruchsvollen Umgebungen. Die neueste Generation APIX3 (Automotive Pixel Link), eine mehrkanalige SerDes-Technologie für hochauflösende Video-Anwendungen in den Segmenten Infotainment und Advanced Driver Assistance Systems, unterstützt HD- und Ultra-HD-Displays.

Mit 85 Millionen ausgelieferten Einheiten ist APIX der De-facto-Standard für SerDes-Lösungen im Automobilbereich. In dem Geschäftsfeld Intelligente digitale LEDs vermarktet Inova Semiconductors seine Technologie unter der Marke ISELED. Für die neue „digitale LED“ hat Inova ein maßgeschneidertes Kommunikationsprotokoll entwickelt, welches Lichtszenarien in voller Videogeschwindigkeit ermöglicht. Weitere Informationen unter www.inova-semiconductors.de.
