Lastüberwachungsrelais für Gleichstrom-Anwendungen

| Redakteur: Kristin Rinortner

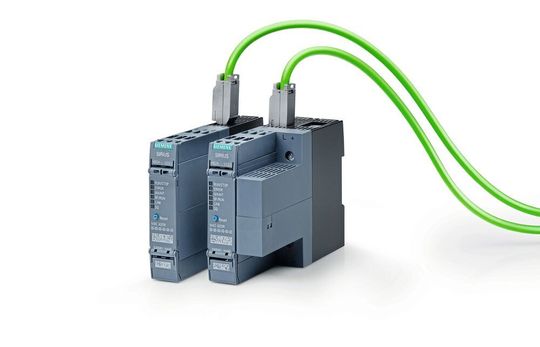

Multifunktionales Lastüberwachungsrelais: Das SIRIUS 3UG546 ist das kompakteste seiner Art für Gleichstrom-Anwendungen und sorgt für eine einfache und genaue Leistungsmessung.
Multifunktionales Lastüberwachungsrelais: Das SIRIUS 3UG546 ist das kompakteste seiner Art für Gleichstrom-Anwendungen und sorgt für eine einfache und genaue Leistungsmessung. (Bild: www.siemens.com/press)

Das sehr kompakte Lastüberwachungsrelais SIRIUS 3UG546 misst Leistung, Strom und Spannung in Gleichstrom-Anwendungen. Besonders geeignet ist es für Anwendungen mit Batterien.

Siemens hat mit dem DC-Lastüberwachungsrelais SIRIUS 3UG546 das eigene Angaben zufolge kompakteste Gerät seiner Art für Gleichstrom-Anwendungen auf den Markt gebracht. Es sorgt für eine einfache und genaue Leistungsmessung. Es soll industrieweit erstmalig Strom und Spannungsmessung, Leistungsüberwachung, Kommunikation und viele weitere Funktionen in einem kompakten Gerät kombinieren. Bislang waren hierfür jeweils mehrere Einzelkomponenten erforderlich. Das sorgt für eine Platz- und Kostenersparnis.

Die Relais eignen sich zur Überwachung in industriellen Applikationen, insbesondere auch für Anwendungen, in denen Batterien eingesetzt werden. Die Geräte überwachen einkanalig bzw. zweikanalig den Gleichstrom im DC-Laststromkreis, die Spannung und die aktuelle Leistung auf Überschreitung oder Unterschreitung eingestellter Grenzwerte.

Das Bauelement deckt einen Betriebsspannungsbereich von 0 bis 800 V ab. Im Strombereich sind zwei Varianten erhältlich: in der Baubreite von 22,5 mm für 2 x 8 A / 1 x 16 A und in der Baubreite 45 mm bis 63 A.

Die Relais verfügen über getrennte Zähler für den Energieverbrauch und die Energierückspeisung. Zähler für Schaltspiel und Betriebsstunden ermöglichen eine vorbeugende Wartung. Der Schaltspielzähler wird bei jedem erkannten Ausschaltvorgang der überwachten Last um eins hoch gezählt. Der Betriebsstundenzähler gibt die Zeit wieder, in der ein messbarer Strom vorliegt. Die Anzahl von Schaltspielen und Betriebsstunden dient jeweils als Indikator für eine anstehende Wartung oder den Austausch von Schaltelementen, Maschinenteilen und Anlagenteilen.

Die Geräte können ins TIA-Portal eingebunden und vollständig über Profinet parametriert werden. Mess- und Zählerwerte sowie die Diagnosemeldungen werden über Profinet an eine Steuerung übertragen. Eine Reaktion auf festgestellte Anlagenfehler erfolgt über ein internes Relais, das als Meldeausgang bei Überschreiten oder Unterschreiten eines eingestellten Grenzwertes geschaltet wird. Alle überwachten Zählerwerte und Messwerte können zusätzlich mit einer Warngrenze versehen werden, die bei Überschreiten bzw. Unterschreiten des eingestellten Wertes eine Warnung über Profinet generiert. Der Betrieb inklusive Fehlerreaktion ist auch ohne Profinet möglich.

Das DC-Lastüberwachungsrelais soll sich durch eine hohe Bedienerfreundlichkeit auszeichnen. Für Inbetriebnahme oder Datenaufbereitung ist kein Expertenwissen notwendig.

Anwendungen für das DC-Lastüberwachungsrelais finden sich in Automotive-Applikationen (DC-Stromüberwachung in Anlagen der Automobilproduktion), in der Robotik (Überwachung und Energierückgewinnung bei Roboter integrierten Prozessen), bei e-Mobility (Überwachen der zugeführten Energie, Tiefenentladungsschutz bei EV-Charging), bei der DC-Energiespeicherung und Schaltschrankbau (Einsatz zur Gleichstromüberwachung im Schaltschrank oder in den Fertigungs-/Prozesseinheiten), bei Beleuchtung sowie der Einsatz in fahrerlosen Transportsystemen (Autonome Guided Vehicles), die automatisch an Ladestationen fahren und aufladen.
