Auf Open-Source- und Raspberry-Pi-Basis Laborgeräte aus dem 3D-Drucker für unter 100 Euro

| Autor / Redakteur: André Maia Chagas*, Tom Baden** / Marc Platthaus

Tübinger Neurowissenschaftler haben ein kostengünstiges Open-Source-Laborsystem für den Selbstbau entwickelt. Es ist für alltägliche Laborarbeiten wie Licht- und Fluoreszenzmikroskopie, Optogenetik, Thermogenetik und Verhaltensstudien an Kleintieren (Würmer, Fruchtfliegen, Fischlarven) geeignet. Essentielle Bestandteile sind ein Raspberry Pi sowie Bauteile aus dem 3-D-Drucker.

Firmen zum Thema

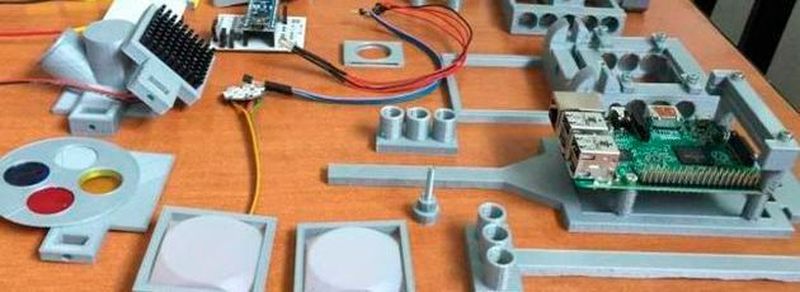

Kostengünstiges Labor zum Selberbauen: Das Gerüst des FlyPi-Systems lässt sich im 3D-Drucker herstellen und selbst montieren, Elektronik und motorisierte Teile mithilfe von Open-Source-Software selbst programmieren.
Kostengünstiges Labor zum Selberbauen: Das Gerüst des FlyPi-Systems lässt sich im 3D-Drucker herstellen und selbst montieren, Elektronik und motorisierte Teile mithilfe von Open-Source-Software selbst programmieren.
(Bild: Tom Baden / CIN)

In der modernen Neurowissenschaft liefern kleine Tiere große Erkenntnisse über Funktionen des Nervensystems. Die durchsichtigen Larven von Zebrafischen, die Fruchtfliege Drosophila, oder der Rundwurm Caenorhabditis elegans können leicht in großer Zahl gehalten werden. Vor allem aber wurde ihr Genom vollständig sequenziert, was genetische Modifikationen ermöglicht, etwa für die Optogenetik: Bei dieser Methode werden Nervenzellen genetisch programmiert, auf Licht zu reagieren. Mit Lichtimpulsen können dann Hirnareale oder einzelne Nervenzellen „an-“ und „ausgeschaltet“ werden – im lebenden Organismus. So können Zellen, die bestimmte Körperfunktionen und Verhalten steuern, genau identifiziert werden.

Die aufwändige Einrichtung für solche Experimente umfasst unter anderem Lichtquellen definierter Wellenlänge und regelbarer Intensität, leistungsstarke Kameras und Mikroskope und eine maßgeschneiderte „Arena“ zur Verhaltensbeobachtung: Ein Labor kann leicht zehn- oder hunderttausende Euro für den Erwerb kommerzieller Lösungen ausgeben. Spitzenwissenschaft und die zugehörige Ausbildung bleiben so auf gut ausgestattete Institute in reichen Ländern beschränkt.

Raspberry Pi als Plattform

Kostengünstiges Labor zum Selberbauen: Das Gerüst des FlyPi-Systems lässt sich im 3D-Drucker herstellen und selbst montieren, Elektronik und motorisierte Teile mithilfe von Open-Source-Software selbst programmieren.
Kostengünstiges Labor zum Selberbauen: Das Gerüst des FlyPi-Systems lässt sich im 3D-Drucker herstellen und selbst montieren, Elektronik und motorisierte Teile mithilfe von Open-Source-Software selbst programmieren.
(Bild: Tom Baden / CIN)

In einer gemeinsamen Initiative haben deshalb Neurowissenschaftler des Tübinger Werner Reichardt Centrums für Integrative Neurowissenschaften (CIN) und des Forschungsinstituts für Augenheilkunde sowie der University of Sussex in Brighton den „FlyPi“ vorgestellt. Dessen Design beruht auf einem 3D-gedruckten Rahmen, in dem Computer und eine Kamera der Marke Raspberry Pi sowie günstige LEDs zur Beleuchtung und einfache Linsen verbaut sind. Dazu kommen optische und thermische Kontrollelemente, die auf Arduino basieren, einer Open-Source-Plattform für elektronische Prototypen. Zusammen kosten die Bauteile weniger als 100 Euro. Das Basissystem kann mit weiteren Komponenten ausgestattet werden, die den Preis gerade einmal verdoppeln.

Zwar sind kommerzielle Produkte in mancher Hinsicht höher entwickelt, Fluoreszenzmikroskopie mit FlyPi etwa liefert Auflösungen im Mikrometer-Bereich, während Spitzen-Konfokal- oder 2-Photonen-Mikroskope Zehntelmikrometer erreichen. Jedoch kosten solche zehnmal höher auflösenden Geräte auch bis zum 5.000-fachen eines FlyPi, das viele Standardaufgaben im Labor sehr gut erfüllen kann und sich überdies für Lehrzwecke eignet. Durch seinen modularen Aufbau können einzelne Komponenten auch durch hochwertigere Teile ersetzt werden, um beispielsweise die Auflösung zu verbessern.

Projekt Open Labware: Laborgeräte für wenig Geld

Die Entwickler André Maia Chagas and Tom Baden setzen sich stark für die Verbreitung so genannter „Open Labware“ (hier gibt es auch die Bauanleitungen für den FlyPi) ein: So nennt die wachsende Gemeinde, die sich für Open Source, Eigenkreationen und Tüftelei begeistert, solche Projekte. Seit Jahren geben sie – gemeinsam mit Lucia Prieto Godino von der Universität Lausanne – Kurse in 3D-Druck, Programmierung und Laborgeräte-Bau an Universitäten in Kenia, Uganda, Ghana, Nigeria, Südafrika, Sudan und Tansania.

„Diese Institutionen haben wenig Geld für teure Laborausstattung“, sagt Baden. „Wir finden es sehr wichtig, dass Studium und neurowissenschaftliche Forschung auch in diesen Schwellenländern für eine größere Zahl von Studierenden und Wissenschaftlern möglich werden. Daher hoffen wir, dass wir dafür mit Open Labware wie unserem FlyPi einen Ansatzpunkt liefern können.“

Dieser Beitrag erschien zuerst auf unserem Schwesterportal Laborpraxis.de.

* A. M. Chagas, Werner Reichardt Centrum für Integrative Neurowissenschaften (CIN), Universität Tübingen

* *Dr. T. Baden, Sussex Neuroscience, School of Life Sciences, University of Sussex, Brighton UK
