Leiterplattensteckverbinder Kundenspezifische Steckverbinder: Sonderlösung oder Standard?

Von Stefan Suchan *

Die Vielfalt bei Steckverbinderlösungen ist groß. Standard-Steckverbinder passen nicht exakt für jede Anwendung, sind aber günstig. Kundenspezifische Steckverbinder sind passgenau, aber teuer. Das muss nicht zwingend so sein.

Anbieter zum Thema

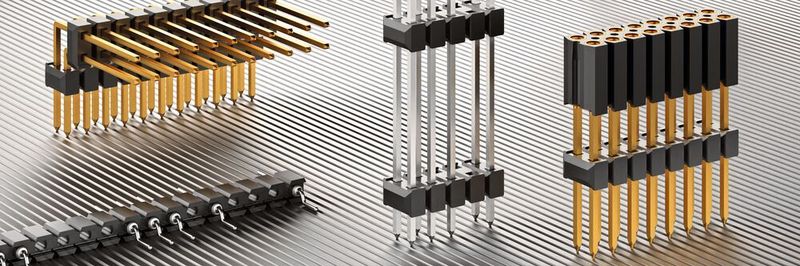

Kundenspezifische Steckverbinder: Auf Kundenanforderungen angepasste Steckverbinder müssen nicht unbedingt teuer sein, wenn man auf modifizierte Standard-Steckverbinder zurückgreift und diese frühzeitig ins Design mit einbezieht.
Kundenspezifische Steckverbinder: Auf Kundenanforderungen angepasste Steckverbinder müssen nicht unbedingt teuer sein, wenn man auf modifizierte Standard-Steckverbinder zurückgreift und diese frühzeitig ins Design mit einbezieht.
(Bild: © Fischer Elektronik)

Der Leiterkartendesigner sieht sich häufig mit einer immensen Auswahl an verschiedenen Steckverbindern konfrontiert, aus denen er wählen muss. Neben der Verbindungstechnik (Lötverfahren, Einpressen etc.) und der Kontaktanzahl spielen auch die Kontaktoberfläche und die physikalischen Eigenschaften des Kunststoffisolierkörpers eine entscheidende Rolle bei der Auswahl des passenden Steckverbinders.

Sobald diese Parameter nicht mehr mit standardisierten Steckverbindern erreicht werden können, muss sich der Kunde mit einer kundenspezifischen Sonderlösung auseinandersetzen. Dies kann je nach Anforderung an den Steckverbinder sehr kosten- und zeitintensiv sein.

Steckverbinder: Standard oder Neuentwicklung?

Bild 1:
Automatengerechte Bestückungsvarianten bei Steckverbindern sind wichtig. Die Automobilbranche oder die Luft- und Raumfahrttechnik planen für ihre Großprojekte bereits in der Prototypenphase mit der Verpackungsoption Tape & Reel.
Bild 1:
Automatengerechte Bestückungsvarianten bei Steckverbindern sind wichtig. Die Automobilbranche oder die Luft- und Raumfahrttechnik planen für ihre Großprojekte bereits in der Prototypenphase mit der Verpackungsoption Tape & Reel.
(Bild: © Fischer Elektronik)

Die Art der Kundenspezifizierung von Steckverbindern lässt sich grundlegend in zwei Kategorien einteilen. Einerseits in die modifizierte Variante eines Standardsteckverbinders, andererseits in die vollständige Neuentwicklung eines kundenspezifischen Steckverbinders (Bild 1). Bei der modifizierten Variante gibt es viele verschiedene Möglichkeiten, welche in den meisten Fällen ohne größere Probleme von den Steckverbinderherstellern gelöst werden.

Sowohl eine kundenspezifische Bestückung, bei der je nach Kundenwunsch einige Kammern des Isolierkörpers unbestückt bleiben, als auch eine individuelle Positionierung des Isolierkörpers bei Stift- und Buchsenleisten, bereitet den meisten Herstellern kein Kopfzerbrechen.

Des Weiteren gehören auch kundenspezifische Kontaktbeschichtungen mit höheren Schichtdicken oder besonderen Beschichtungswerkstoffen in der Regel zum Standard-Repertoire eines Herstellers von Leiterkartensteckverbindern. Häufig lassen sich diese individuellen Kontaktbeschichtungen auch ohne neue Maschinen- und Werkzeugkosten realisieren.

Im Gegensatz dazu können bei einem vollständig neu entwickelten Steckverbinder sowohl Werkzeug- und Maschinenkosten als auch hohe Entwicklungskosten entstehen, abhängig von der Komplexität des zu entwickelnden Steckverbinders.

Zusätzlich kommt auch noch der Faktor Zeit ins Spiel. Die Entwicklungszeit eines komplett neu entwickelten Steckverbinder liegt, je nach Komplexität und Prüfanforderungen, bei mehreren Monaten bis hin zu einigen Jahren. Besonders wenn neue Kunststoffe, Kontaktbeschichtungen oder Kontaktwerkstoffe verwendet und qualifiziert werden müssen.

Kundenspezifische Steckverbinder: Anwendungen

Die Anwendungsgebiete von kundenspezifischen Steckverbindern sind sehr vielfältig. Neben klassischen Bereichen wie Automotive, Bahntechnik sowie Luft- und Raumfahrt finden auch in der Medizintechnik, Messtechnik oder der Audiotechnik immer mehr eigens auf die Kundenapplikation zugeschnittene Steckverbinder Verwendung.

Besonders in der Mess- und der Medizintechnik werden hochpräzise und störungsfreie Steckverbinder benötigt, welche unter jeglichen Voraussetzungen und Umgebungsbedingungen ihren Zweck erfüllen.

Die meisten Leiterplattensteckverbinder sind sehr variabel einsetzbar und nicht auf spezielle Anwendungsgebiete beschränkt. Jedoch können einige Steckverbinder besser für die entsprechende Kundenanwendung modifiziert bzw. angepasst werden als an­dere. Beispielsweise lassen sich Stift- und Buchsenleisten deutlich variabler modifizieren als Bandkabelsteckverbinder oder I/O-Steckverbinder.

Automatengerechte Bestückung berücksichtigen

Um eine automatengerechte Bestückung zu gewährleisten, sind die richtigen Verpackungen notwendig. Besonders durch den steigenden Automatisierungsgrad bei Leiterkartenbestückern führt mittlerweile kaum noch ein Weg an Verpackungsoptionen für die automatisierte Bestückung vorbei.

Bild 2:
Verpackungsoptionen für die automatische Bestückung kundenspezifischer Steckverbinder.
Bild 2:
Verpackungsoptionen für die automatische Bestückung kundenspezifischer Steckverbinder.
(Bild: © Fischer Elektronik)

Diese Optionen sind Blistergurte (Tape & Reel) oder Stangenmagazine (Bild 2). Das Interesse bzw. die Nachfrage nach Tape & Reel bei kundenspezifische Sonderlösungen ist ungebrochen. Im Besonderen werden Großprojekte aus der Automobilbranche oder der Luft- und Raumfahrt bereits in der Prototypenphase mit der Verpackungsoption Tape & Reel eingeplant, um nachträgliche Verzögerungen zu vermeiden.
