Kondensatoren zur Entkopplung, HF-Ableitung und Gleichspannungssperrung
Firmen zum Thema

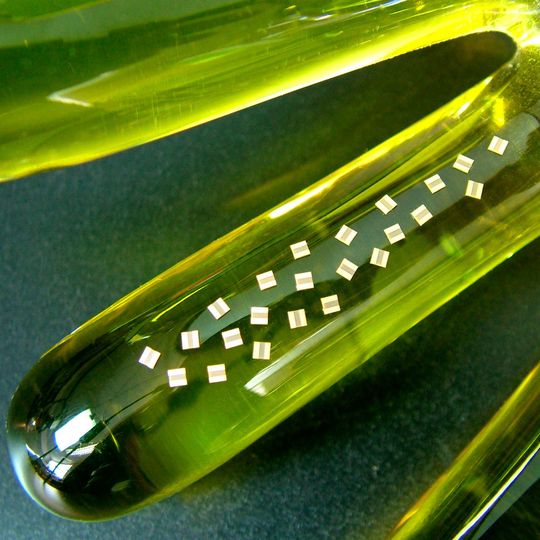

Bar Caps der Knowles-Marke DLI bestehen aus mehreren Entkopplungs-/Abblockkondensatoren, die in einem einzigen Array angeordnet sind. Entwickelt wurden diese Kondensatorarrays speziell für MMIC-Schaltungen und HF-Ableitung, bei denen mehrere Kondensatoren zur Anwendung kommen müssen, wie zum Beispiel Mehrfach-Entkopplung oder HF-Ableitungsnetzwerke. Aufgrund ihrer hohen Güte und ihrer niedrigen Induktanz sind diese Mehrfach-Kondensatorarray-Bauteile zu einer integralen Schaltungskomponente geworden.
Bar Caps lassen sich in ein IC-Gehäuse integrieren, reduzieren so die Länge der Bonddrähte und führen zu besserer Leistung und einfacherer Montage. Weil die Bausteine bei Frequenzen bis zu 30 GHz arbeiten, eignen sie sich ideal für die Gleichspannungs-Sperrung, HF-Ableitung und Entkopplung sowie für GaAs-ICs. Sie werden mit 100 µm Gold-Metallisierung und einer Nickel-Barriereschicht für das Drahtbonden geliefert. Lieferbar sind verschiedenen Kapazitätswerte.
Gap Caps der Knowles-Marke DLI sind in Serie angeordnete Präzisionskondensatoren die sich aufgrund ihrer niedrigen Einfügedämpfungen und hohen Resonanzfrequenzen für Mikrowellenanwendungen eignen, z.B. zur Gleichspannungssperrung oder HF-Ableitung. Die vertiefte Metallisierungskonfiguration macht Drahtbonden bis 100 GHz unnötig und minimiert die Kurzschlusswahrscheinlichkeit während der Expoxy- oder Lötmontage. Kapazitätswerte sind von 0,2 bis 800 pF verfügbar. Sie einen sich für die Gleichspannungssperrung, HF-Ableitung, Filterung, Abstimmung und Kopplung.
