MOSFET-Relais Kleinstes Relais schaltet 1,5 A

| Redakteur: Kristin Rinortner

Firmen zum Thema

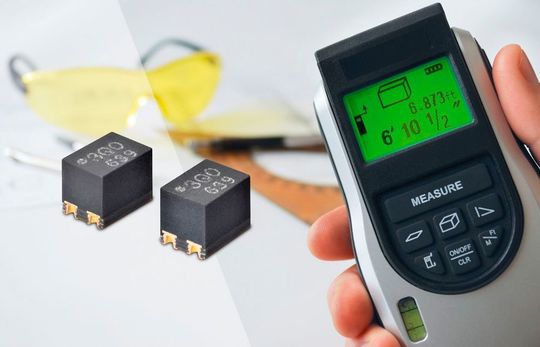

(Bild: Omron)

Omron Electronic Components Europe stellt unter der Bezeichnung G3VM-31QR das seines Erachtens weltweit kleinste MOSFET-Relais mit einer Grundfläche von 2,9 mm2 vor, das Ströme von 1,5 A schalten kann.

Das MOSFET-Relais wurde in Hinblick auf kleinstmögliche Leiterplattenabmessungen vor allem für Entwickler von Test- und Kommunikationstechnik, aber auch anderer Anwendungen konzipiert. Das Relais, ein S-VSON Bauelement, ist dank einer speziellen dreistufigen Chip-on-Chip-Struktur mit Gesamtabmessungen von 2,0 mm x 1,65 mm x 1,45 mm 17 Prozent kleiner als alternative Bausteine.

Das Relais ist dem Hersteller zufolge erheblich leistungsstärker als andere Lösungen dieser Klasse. Der On-Widerstand beträgt 0,10 Ohm.

Trotz der kleinen Größe können Dauerlastströme von 1,5 A bei Spannungen von 30 V AC oder DC geschaltet werden.

Der Temperaturbereich reicht von –40 bis 110°C. Die Durchschlagfestigkeit zwischen Ein- und Ausgang wird mit 500 V angegeben.
