Kabelschutz für die Industrie mit integrierter Verschraubung

| Redakteur: Kristin Rinortner

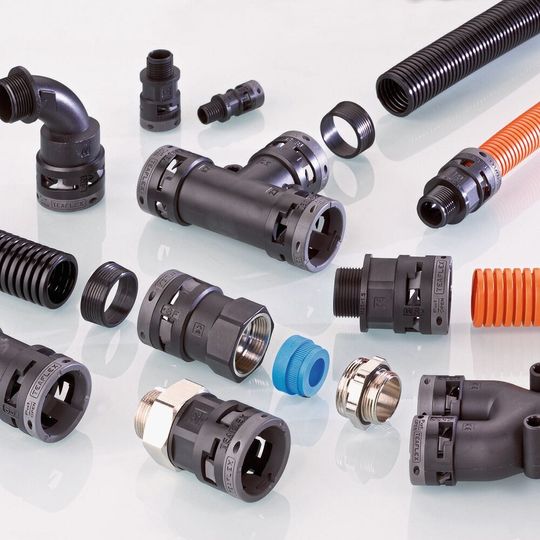

Kabelschutz: Die flexiblen Wellrohre und Fittings aus hochwertigem Polyamid sind praxisorientiert ausgelegt und decken ein sehr großes Anwendungsspektrum in der Industrie ab.
Kabelschutz: Die flexiblen Wellrohre und Fittings aus hochwertigem Polyamid sind praxisorientiert ausgelegt und decken ein sehr großes Anwendungsspektrum in der Industrie ab. (Bild: Pflitsch)

Die Wellrohre und Fittings der Reihe ProTect wurden praxisorientiert konzipiert. Neben einer guten UV- und Brandbeständigkeit garantieren sie auch bei hohen Vibrationen eine sichere Verbindung.

Das Wellrohrsystem ProTect vereint laut Hersteller Pflitsch Qualität, Sicherheit und Montagekomfort: „Hier kommt ein durchdachtes und perfekt aufeinander abgestimmtes Kabelschutzsystem“. Die flexiblen Wellrohre und Fittings aus hochwertigem Polyamid wurden praxisorientiert konzipiert und decken ein weites Anwendungsspektrum ab. Sie sind ausgelegt für die Anforderungen im Maschinen- und Anlagenbau, der Automation und Robotik, der Automobilindustrie, der Marine sowie in der Bahntechnik.

Das Kernprogramm besteht aus sechs Wellrohrtypen, jeweils verfügbar in den Profil-Varianten grob und fein. Die Komponenten sind für Einsatztemperaturen von –40 bis 105°C zugelassen, das Wellrohr für Hochtemperatur-Anwendungen bis 150°C. Auch gegenüber mechanischen und chemischen Belastungen erweist sich das Wellrohrsystem als widerstandsfähig. Zusätzlich punktet es mit einer guten Witterungs- und UV-Beständigkeit. Einige Ausführungen erfüllen die Brandschutznormen für Schienenfahrzeuge nach EN 45545-2.

Fittings für ein Plus an Sicherheit

Die Fittings sorgen für zusätzliche Sicherheit: Mit dem charakteristischen Sicherungsring sind sie kompatibel zu allen Wellrohren der Reihe mit feinem und grobem Profil. Das garantiert auch bei Vibrationen eine sichere und dauerhafte Verbindung. Bei der Montage wird das Wellrohr mit einem bewussten Verriegelungsvorgang im Fitting arretiert, was die Betriebssicherheit der Installation erhöht. Ebenso kann die Einheit einfach wieder entriegelt werden beispielsweise für Modifikationen der Anlage.

Das zertifizierte System ist erhältlich in drei Varianten: Die Basisvariante erreicht die IP-Schutzklasse 66. In der Ausführung mit zusätzlichem Dichtring am Wellrohr erfüllt das System die Anforderungen der Schutzarten IP 68 und IP 69. Die Ausführung UNI ProTect mit integrierten UNI-Dicht-Bauteilen erreicht ebenfalls die IP-Schutzklassen IP 68 und IP 69.

Das bewährte Prinzip der weichen Quetschung garantiert zudem eine optimale Zugentlastung des Kabels und verhilft zu einer langen Lebensdauer. Zusätzlich wird das im Wellrohr installierte Kabel abgedichtet. Selbst bei mechanischer Beschädigung des Wellrohrs gelangt bei dieser Premium-Ausführung keine Feuchtigkeit entlang des Kabels in das Gehäuse.

Angepasst an die Forderungen von Robotik und Bahn

Die hohe Trittfestigkeit und Langzeitstabilität sind Eigenschaften, die gerade im Maschinen- und Anlagenbau aufgrund der starken Beanspruchung gefragt sind. In Kombination mit der mechanischen und chemischen Beständigkeit erfüllt das System das Anforderungsprofil für Kunden aus diesem Bereich.

In der Automation und Robotik ist Dynamik das Stichwort: Alle Systemkomponenten sind extremen Belastungen ausgesetzt. In diesem Zusammenhang ist es wichtig, dass die verbauten Bauteile über Torsionsfestigkeit, aber gleichzeitig auch über Flexibilität und Abriebfestigkeit verfügen.

Sicherheit ist gerade in der Bahnindustrie das primäre Auswahlkriterium. Äußere Einflüsse wie Hitze, Kälte und UV-Strahlung fordern die dort verbauten Produkte tagtäglich heraus. Dies bedingt, dass der Schlagfestigkeit der Wellrohre und Fittings eine besondere Bedeutung zukommt. Aber auch das Brandverhalten der Materialien und die Erfüllung der Brandschutzstandards wie nach EN 45545-2 stehen hier im Fokus. Diese Kriterien erfüllt das Wellrohrsystem laut Hersteller zuverlässig.

Dieser Beitrag ist erschienen in der Fachzeitschrift ELEKTRONIKPRAXIS Ausgabe 18/2019 (Download PDF)
