IEC60335-konforme ICs zum Entladen von X-Kondensatoren

| Redakteur: Thomas Kuther

Reduziert den Standby-Stromverbrauch von Haushaltsgeräten: die neue Bauteilfamilie CAPZero-3.

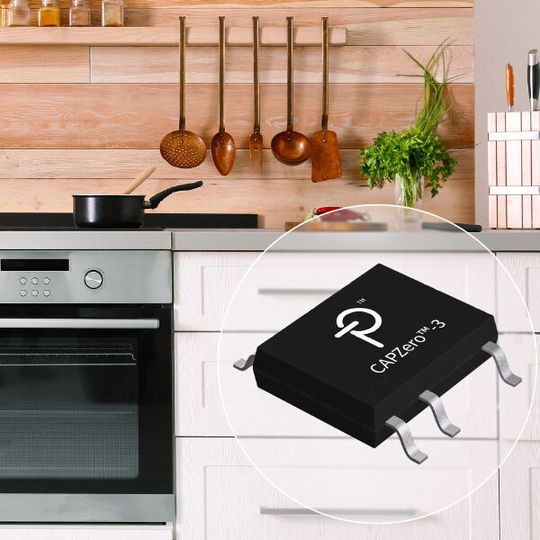

Reduziert den Standby-Stromverbrauch von Haushaltsgeräten: die neue Bauteilfamilie CAPZero-3. (Bild: Power Integrations)

Power Integrations hat den CAPZero-3 vorgestellt – die neueste Generation von ICs zum energieeffizienten Entladen von X-Kondensatoren.

Die zweipoligen CAPZero-3-ICs unterstützen X-Kondensatoren mit Kapazitätswerten zwischen 100 nF und 6 µF und ermöglichen es Entwicklern von kleinen und größeren Haushaltsgeräten, auf einfache Weise die Sicherheitsanforderungen des Standards IEC60335 zu erfüllen.

IEC60335 ist der Entlade-Sicherheitsstandard für Haushaltsgeräte aller Art. Zum Schutz des Benutzers vor Stromschlag schreibt der Standard vor, dass, wenn ein Gerät vom Stromnetz getrennt wird, die Spannung über dem X-Kondensator am Netzeingang innerhalb von weniger als einer Sekunde auf weniger als 34 V absinken muss. Die CAPZero-3-ICs unterbrechen den Stromfluss durch die X-Kondensator-Entladewiderstände, solange das Gerät mit dem Stromnetz verbunden ist, und entladen die X-Kondensatoren automatisch, sobald es vom Netz getrennt wird. CAPZero-3-ICs ermöglichen es, größere X-Kondensatoren und kleinere Induktivitäten zu verwenden, ohne dass dadurch der Stromverbrauch ansteigt; das vereinfacht das Design von EMV-Filtern.

CAPZero-3-ICs können vor oder nach der Netzsicherung des Endprodukts eingesetzt werden. Die ICs sind weitgehend unempfindlich gegenüber Gleichtakt-Störimpulsen und benötigen daher keine externe Masseverbindung. Die internen 1000-V-MOSFETs verleihen den ICs auch eine hohe Gegentakt-Störimpulsfestigkeit. Die Kriechstrecken auf dem Gehäuse und der Leiterplatte sind >4 mm.

Edward Ong, Produktmanager bei Power Integrations, kommentiert: „Die neuen CAPZero-3-ICs unterstützen X-Kapazitätswerte zwischen 100 nF und 6 µF ermöglichen es dadurch Entwicklern, mit ein und demselben Bauteil eine Vielzahl von Anwendungen in kleinen und größeren Haushaltsgeräten abzudecken.“

CAPZero-3-ICs sind nach CB- und Nemko-Sicherheitsstandards zertifiziert. Damit können Entwickler darauf verzichten, die X-Kondensator-Entladeschaltung der Stromversorgung separat auf ihre Sicherheit zu testen. Die ICs sind sofort lieferbar, der 1000er Stückpreis beträgt 0,31 US-$.
