Elektro-thermische Komponentenmodelle HV-Bordnetze durch Systemsimulation optimieren

Redakteur: Kristin Rinortner

Rosenberger hat den ZVEI-Leitfaden für die Systemsimulation von Bordnetzen in die Praxis umgesetzt. Er soll helfen, Steckverbinder für unterschiedliche Anwendungsszenarien zu optimieren.

Firmen zum Thema

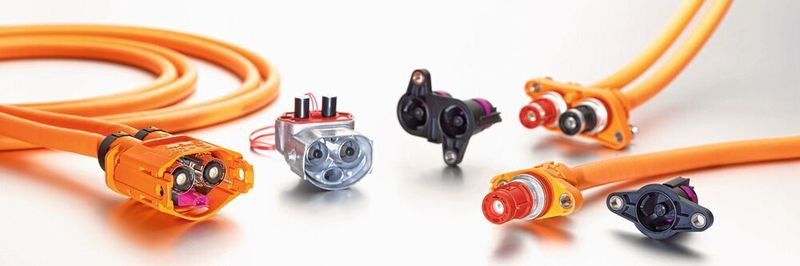

Systemsimulation gemäß ZVEI-Leitfaden: Rosenberger stellt die ZVEI-Parameter für das HV-Produktportfolio auf Anfrage zur Verfügung.
Systemsimulation gemäß ZVEI-Leitfaden: Rosenberger stellt die ZVEI-Parameter für das HV-Produktportfolio auf Anfrage zur Verfügung.
(Bild: Rosenberger)

Rosenberger erweckt den ZVEI-Leitfaden TLF0101 als einer der ersten Zulieferer zum Leben und zeigt thermomechanische Optimierungspotenziale für HV-Bordnetze für die Praxis.

Der Leitfaden beschreibt ein standardisiertes Format zum Austausch von Parametern elektro-thermischer Komponentenmodelle für die Systemsimulation von Bordnetzen. Mit diesem Verfahren zur thermischen Optimierung lassen sich Größe und Gewicht des Steckverbinders, der Leitungsquerschnitt sowie die Entwicklungszeiten abhängig von der Einbausituation stark reduzieren.

Virtuelle Dimensionsierung

Das HV-Bordnetz kann mit dieser Systemsimulation bereits zum Zeitpunkt der Lastenhefterstellung virtuell dimensioniert werden. Die sukzessive Reduktion der Kabelquerschnitte zeigt ein erhebliches Optimierungspotenzial – mit Einsatz des Rosenberger-Steckverbinders HVS240 mit 50 mm² Querschnitt konnten beispielsweise Volumen- und Gewichtsersparnis von 30 Prozent sowie eine Verringerung der Kabelquerschnitte von knapp 50 Prozent im Vergleich zur ursprünglichen Auslegung erreicht werden.

Zur Verifizierung der Simulationsmodelle haben Rosenberger und Leoni Bordnetz-Systeme einen Demonstrator - bestehend aus Zuleitung, Steckverbinder und Aggregat - entwickelt. Dabei konnten die berechneten Einsparungspotenziale in der Praxis bestätigt werden.

Auf Anfrage stellt Rosenberger diese Parameter gemäß ZVEI-Leitfaden für das HV-Produktportfolio zur Verfügung.
