Keramik-SMT-Induktivitäten Hohe Güte, hoher Nennstrom, große Auswahl

Redakteur: Dipl.-Ing. (FH) Thomas Kuther

Würth Elektronik hat der Produktfamilie WE-KI weitere Varianten von Keramikinduktivitäten in den Formfaktoren 0603 und 0805 hinzugefügt.

Firmen zum Thema

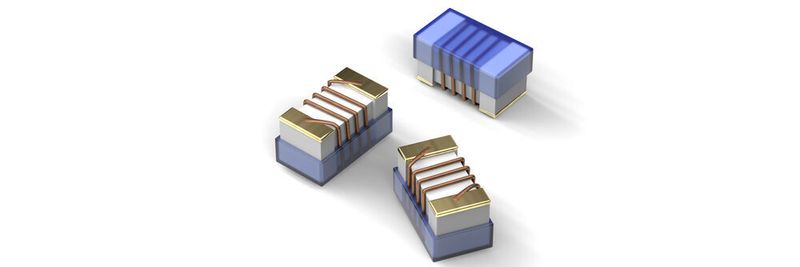

WE-KI-Keramik-SMT-Induktivitäten in den Formfaktoren 0603 und 0805.
WE-KI-Keramik-SMT-Induktivitäten in den Formfaktoren 0603 und 0805.
(Bild: Würth Elektronik)

Würth Elektronik hat der Produktfamilie WE-KI weitere Varianten von Keramikinduktivitäten in den Formfaktoren 0603 und 0805 hinzugefügt. Das Portfolio umfasst jetzt über 300 Modelle in vier Größen von 0402 bis 1008, wahlweise mit einer Toleranz von ±2% und ±5%. Mit den neuen Modellen reicht die Spanne der verfügbaren Induktivitätswerte von 1 bis 1800 nH.

Die SMT-bestückbaren Keramikinduktivitäten zielen speziell auf Hochfrequenzanwendungen. So werde eine WE-KI-Variante oft im Bereich Telekommunikation und in der Antennenanpassung eingesetzt. Würth Elektronik bietet hier als Zusatzservice einen Antenna Matching Service, damit Entwickler Effizienz und Reichweite zuverlässig optimieren können.

Im Vergleich mit anderen Technologien wie Multilayer-Keramikinduktivitäten oder Thin-Film-Induktivitäten bieten die WE-KI eine sehr hohe Güte (Q-Faktor) und sehr hohe Nennströme. WE-KI zeichnet sich durch hohe thermische Stabilität aus und ist für Betriebstemperaturen von –40 bis 125 ºC spezifiziert. Die höchstmögliche spezifizierte Eigenresonanzfrequenz reicht bis zu 12,5 GHz. Um die Auswahl im Design zu erleichtern, stellt Würth Elektronik für alle Varianten Spice-Modelle (LT Spice und PSpice) für die Simulation zur Verfügung.

Zu WE-KI werden Design Kits angeboten, also Mustersammlungen mit denen Entwickler Induktivitäten verschiedener Werte immer griffbereit haben. Diese „Setzkästen“ werden von Würth Elektronik kostenlos wiederaufgefüllt. Auch einzelne Muster werden jederzeit gestellt. Alle Produkte der Induktivitätenreihe sind ohne Mindestbestellmenge ab Lager verfügbar.
