3D-Druck jetzt auch mit Glas möglich

| Autor: Sebastian Gerstl

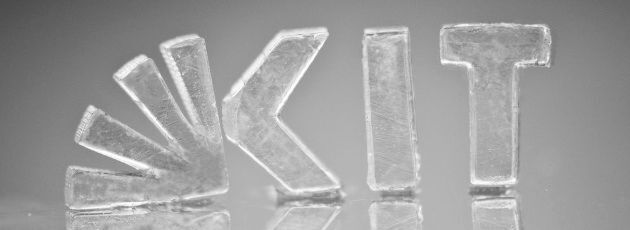

Komplizierte, hochgenaue Strukturen aus Glas lassen sich durch eine am KIT entwickelte Methode mittels 3D-Druck fertigen.
Komplizierte, hochgenaue Strukturen aus Glas lassen sich durch eine am KIT entwickelte Methode mittels 3D-Druck fertigen. (Bild: KIT)

Firmen zum Thema

Durch ein am Karlsruher Institut für Technologie (KIT) entwickeltes Verfahren lässt sich erstmals auch Glas für die Serienfertigung kleiner, komplexer Strukturen mittels 3D-Druckern nutzen. Aufgrund seiner Eigenschaften eröffnet dieses Material somit neue Anwendungsmöglichkeiten für 3D-Druck-Verfahren.

Glas ist einer der ältesten Werkstoffe der Menschheit. Ein interdisziplinäres Team am KIT um den Maschinenbauingenieur Dr. Bastian E. Rapp hat ein Verfahren entwickelt, mit dem sich Glas für die additive Fertigungstechnik nutzen lässt. Aufgrund seiner Eigenschaften wie Transparenz, Hitzebeständigkeit und Säureresistenz eröffnen sich mit der Verwendung von Glas im 3D-Druck vielfältige neue Anwendungsmöglichkeiten für die Fertigung und Forschung, zum Beispiel in der Optik, der Datenübertragung und Biotechnologie.

Die Forscher mischen Nanopartikel hochreinen Quarzglases mit einer kleinen Menge flüssigen Kunststoffs und lassen diese Mischung durch Licht - mittels Stereolithografie - an bestimmten Stellen aushärten. Das flüssig gebliebene Material wird in einem Lösungsmittelbad herausgewaschen. Somit bleibt nur die gewünschte, ausgehärtete Struktur bestehen. Der in dieser Glasstruktur noch eingemischte Kunststoff wird anschließend durch Erhitzen entfernt.

„Die Form ähnelt zunächst einem Sandkuchen, sie ist zwar geformt, aber instabil, deshalb wird das Glas in einem letzten Schritt gesintert, also so weit erhitzt, dass die Glaspartikel miteinander verschmelzen“, erklärt Rapp. Er forscht am KIT am Institut für Mikrostrukturtechnik und leitet eine Arbeitsgruppe, der Chemiker, Elektrotechniker und Biologen angehören.

Die verschiedenen Techniken des 3D-Drucks eigneten sich bislang zwar für die Verwendung von Kunststoffen oder Metallen, nicht jedoch für Glas. Wurde Glas bisher, zum Beispiel durch Schmelzen und Applizieren mittels einer Düse, zu Strukturen verarbeitet, wurde die Oberfläche sehr rau, das Material war porös und enthielt Hohlräume. „Wir stellen eine neue Methode vor, die eine Innovation in der Materialprozessierung bedeutet. Das Material des gefertigten Stücks ist hochreines Quarzglas mit seinen entsprechenden chemischen und physikalischen Eigenschaften“, so Rapp. Die von den Wissenschaftlern am KIT gefertigten gläsernen Strukturen weisen Auflösungen im Bereich weniger Mikrometer auf - ein Mikrometer entspricht einem Tausendstel Millimeter. „Die Abmessung der Strukturen kann aber im Bereich mehrerer Zentimeter liegen“, betont Rapp.

Einsetzen ließe sich 3D-geformtes Glas zum Beispiel in der Datentechnik. „Die übernächste Generation von Computern wird mit Licht rechnen, das erfordert komplizierte Prozessorstrukturen, mit Hilfe der 3D-Technik könnten beispielsweise kleine, komplexe Strukturen aus einer Vielzahl kleinster, unterschiedlich ausgerichteter optischer Komponenten hergestellt werden“, erläutert der Maschinenbauingenieur. Für die biologische und medizinische Technik ließen sich kleinste Analyse-Systeme aus Miniatur-Glasröhrchen fertigen. Zudem könnten 3D-geformte Mikrostrukturen aus Glas in unterschiedlichsten Anwendungsgebieten der Optik zum Einsatz kommen, vom Brillenglas mit besonderen Anforderungen bis zur Linse der Laptop-Kamera.

Unter dem Titel „Three-Dimensional Printing of Transparent Fused Silica Glass“ stellen die Wissenschaftler das Verfahren in der Fachpublikation Nature vor. Zudem präsentiert das KIT das Verfahren an seinem Stand (Halle 2, B16) auch auf der Hannover Messe vom 24. bis 28. April 2017.
