Drei-Phasen-DIN-Netzteile Für den schmalen Schaltschrank

| Redakteur: Dipl.-Ing. (FH) Thomas Kuther

Die DIN-Schienen-Netzteile TDR-480 von MEAN WELL (Vertrieb: Emtron electronic) finden überall dort ihren Einsatz, wo mindestens eine der Anforderungen nach dreiphasiger Stromversorgung, kompakter schlanker Bauweise und hohem Wirkungsgrad zu erfüllen sind.

Firmen zum Thema

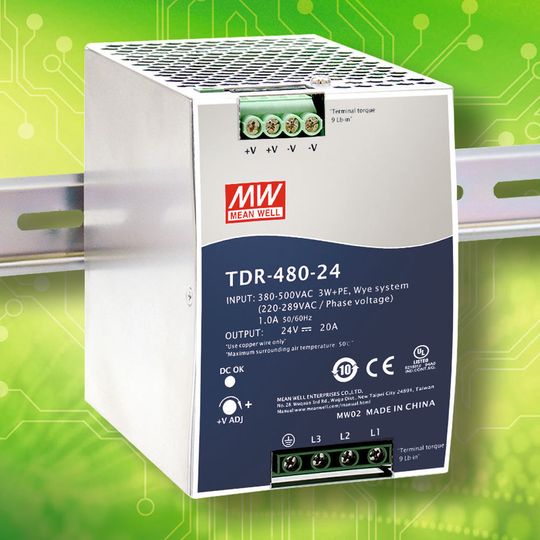

(Bild: Emtron)

Es handelt sich um ein lüfterloses Design und die geringe Breite von nur 85,5 mm verringert das Volumen um 52% gegenüber der vorherigen Generation DRT-480.

Die TDR-480-Serie akzeptiert dreiphasige Eingangsspannungen zwischen 340 und 550 VAC (zweiphasiger Betrieb möglich unter Berücksichtigung von Derating). Hiermit bietet die Serie auch die Lösung auf die Forderungen der Systemdesigner bei begrenzten Platzverhältnissen im Schaltschrank. Die Baureihe entspricht den Anforderungen EN 61000-6-2 (EN 50082-2) für industrielle Immunität und verfügt über internationale Zertifikaten gemäß UL 508 und IEC 60950 sowie CB. Darüber hinaus tragen die Modelle die CE-Kennzeichnung des Herstellers. Zu den geeigneten Anwendungen der TDR-480 gehören z.B. industrielle Steuerungssysteme, Ausrüstungen für Halbleiterfertigung, Fabrikautomation sowie allgemein elektromechanische Ausrüstungen und Installationsanwendungen, die ein lüfterloses und schlankes Design bei hohem Wirkungsgrad erfordern. Die Modelle der Serie TDR-480 sind bei Emtron electronic ab Lager erhältlich.

Eigenschaften:

  • Weiter Eingangsspannungsbereich, dreiphasig 340 bis 550 VAC (Zweiphasenbetrieb auch möglich unter Berücksichtigung von Derating),
  • Ultraschlankes Design,
  • Eingebaute aktive Leistungsfaktorkorrekturfunktion (PFC),
  • Hohe Effizienz bis zu 93%,
  • Optionaler DC-OK-Relaiskontakt,
  • Lüfterloses Design, Kühlung durch freie Luftkonvektion,
  • Arbeitstemperaturbereich: -30 bis 70 °C,
  • Eingebaute Schutzvorrichtungen: Kurzschluss, Überlast, Überspannung, Übertemperatur,
  • Entspricht EN 61000-6-2 (EN 50082-2) industrielle Immunität,
  • Sicherheitszertifikate gemäß UL 508, IEC 60950 und CB,
  • CE-Kennzeichnung des Herstellers,
  • Montage auf DIN-Schiene TS-35 / 7.5 oder TS-35/15,
  • Maße (B x H x T): 85,5 mm x 125,2 mm x 128,5 mm,
  • 3 Jahre Hersteller-Garantie.
