Hochtemperatur-Kondensatoren Für den Einsatz in Automotive-Anwendungen

| Redakteur: Dipl.-Ing. (FH) Thomas Kuther

Murata hat bedrahtete Hochtemperatur-Kondensatoren vorgestellt, die sich für den Einsatz bei extrem hohen Temperaturen eignen, wie sie bei rauen Einsatzbedingungen etwa im Motorraum eines Kraftfahrzeugs auftreten können.

Firma zum Thema

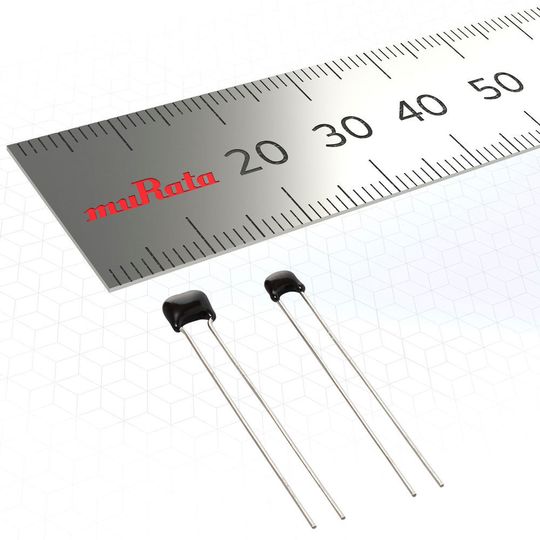

(Bild: Murata)

Um den Kraftstoffverbrauch von Automobilen zu senken, setzt man Gleichstrommotoren zur optimierten Steuerung der Systeme im Antriebsstrang ein. Zur Unterdrückung der elektrischen Störungen, die von solchen Gleichstrommotoren ausgehen, werden Kondensatoren benötigt. Allerdings werden die Steuerungsorgane von Kraftfahrzeugen extremen Einsatzbedingungen ausgesetzt, unter denen die Temperaturen kurzzeitig bis auf nahezu 200 °C ansteigen können. Kondensatoren, die in solchen Umgebungen zum Einsatz kommen sollen, müssen deshalb ein hohes Maß an Langlebigkeit mitbringen.

Die Mehrschicht-Keramikkondensatoren der RHS-Serie bestehen aus einem neu entwickelten, hitzebeständigen Harz, das einen ebenfalls äußerst hitzebeständigen Mehrschicht-Keramikkondensator umgibt. Die Kondensatoren können somit bei Temperaturen von –55 bis 200 °C eingesetzt werden.

Die Kondensatoren entsprechen AEC-Q200. Ihre Anschlüsse sind zum Löten oder Crimpen geeignet, sodass sie sich nah an der Störquelle positionieren lassen. Die Kondensatoren der RHS-Serie erfüllen auch die Surge-Prüfungen gemäß ISO7637-2.

Es werden Kapazitätswerte von 100 pF bis 0,01 µF angeboten werden. Die Serie umfasst zunächst Versionen mit Nennspannungen von 200 und 500 VDC. Im Laufe des Jahres 2017 kommen weitere Spannungsvarianten hinzu. Bei Temperaturen oberhalb von 150 °C erfolgt ein Spannungs-Derating. Die Nennspannung eines 500-V-Kondensators reduziert sich dadurch auf 125 V, wenn der Einsatz bei einer Temperatur von 200 °C erfolgt.

Je nach der Kombination aus Nennspannung und Kapazitätswert betragen die Abmessungen der Kondensatoren 4,0 mm x 3,5 mm oder 5,5 mm x 4,0 mm. Es stehen die Rastermaße 2,5 mm und 5,0 mm zur Verfügung.

Die Massenfertigung der RHS-Kondensatoren beginnt im Mai 2017. Murata beabsichtigt die Expansion und Diversifizierung seines Produktangebots für Anwendungen in den unterschiedlichsten Hochtemperatur-Umgebungen.
