DC/DC-Wandler

Für den Einsatz im Bahnbetrieb

| Redakteur: Thomas Kuther

(Bild: EMTRON)

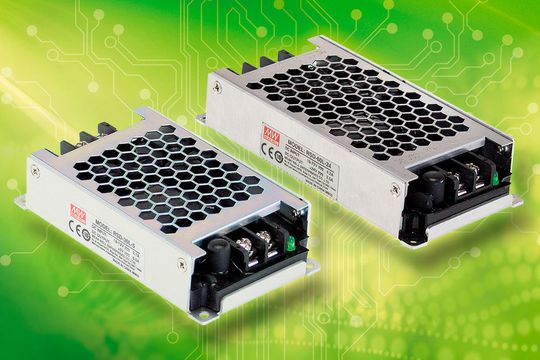

Mit der Produktfamilie RSD-30/60 (Vertrieb: Emtron) rundet Mean Well sein Angebot an teilvergossenen DC/DC-Wandlern mit zwei Modellen für Nennleistungen bis 30 beziehungsweise 60 W ab.

Eigenschaften wie Schock- und Vibrationsfestigkeit bis 5 g, ein großer Arbeitstemperaturbereich von –40 bis 70 °C sowie eine galvanische Trennung zwischen Eingang und Ausgang für Prüf-Spannungen bis 4000 V empfehlen die Gerätefamilie RSD-30/60 für den Einsatz unter rauen Umgebungsbedingungen.

Bei der Serie RSD-30/60 kommen hocheffiziente Schaltungstechniken zum Einsatz. Damit erreichen diese Geräte einen Wirkungsgrad bis zu 93%. Die teilvergossene Ausführung schützt gegen Feuchtigkeit und Staub; zudem sorgt sie für Vibrationsschutz und unterstützt die Wärmeverteilung. Zur Ausstattung zählen u.a. ein Schutz gegen Überlast, Kurzschluss, Überspannung am Ausgang und Verpolungsschutz der Eingangsspannung. Es sind unterschiedliche Modelle abhängig vom 4:1 weiten Eingangsspannungsbereich (G: 9 bis 36 V; L: 18 bis 72 V, H: 40 bis 160 V) erhältlich.

Die Ausführung der RSD-30/60 entspricht den ITE-Standards IEC 60950-1 und EN 55032; zudem verfügen die Geräte über Zulassungen gemäß EN 50155, EN 45545-2 und IEC 60571. Damit eignen sie sich z.B. für den Einsatz in allen Arten von Signal-, Stell- und Überwachungseinrichtungen im Bereich Transport, Lager und Produktion. Darüber hinaus sind sie ideal für den Einsatz unter rauen Umgebungsbedingungen wie Staub oder Vibration in Sicherheitssystemen, unterbrechungsfreien Stromversorgungen und Telekommunikationsanlagen geeignet.

Merkmale:

  • Erfüllt Anforderungen der Standards EN 50155, EN 45545-2 und IEC 60571,
  • niedrige Bauhöhe 1U (25 mm),
  • Eingangsspannungsbereich 4:1 (9 – 36 VDC, 18 – 72 VDC, 40 – 160 VDC),
  • 4000 V Isolationsspannung zwischen Ein- und Ausgang,
  • hoher Wirkungsgrad bis zu 93%,
  • Konvektionskühlung,
  • Betriebstemperaturbereich –40 bis +70 °C,
  • Schutz gegen Kurzschluss, Überlast, Überspannung, Polaritätsumkehr am Eingang,
  • LED-Zustandsanzeige,
  • CE-Kennzeichnung des Herstellers,
  • Abmessungen: RSD-30: 113 mm x 60 mm x 25 mm; RSD-60: 128 mm x 60 mm x 25 mm,
  • Drei Jahre Herstellergarantie.
