Automotive-Fotorelais Für bis zu 1500 V Klemmenspannung

Von Dipl.-Ing. (FH) Thomas Kuther

Toshiba hat ein 1-Form-A (normally open) Fotorelais vorgestellt, das für den Einsatz in Batterie- und Hybrid-Elektrofahrzeuganwendungen, z. B. in Batteriemanagementsystemen zur Erkennung von Erdungsfehlern und zur Identifizierung von Fehlern mit mechanischen Relais vorgesehen ist.

Anbieter zum Thema

Toshiba Electronics Europe GmbH
ET System electronic GmbH
ISH Ingenieursozietät GmbH
compmall GmbH

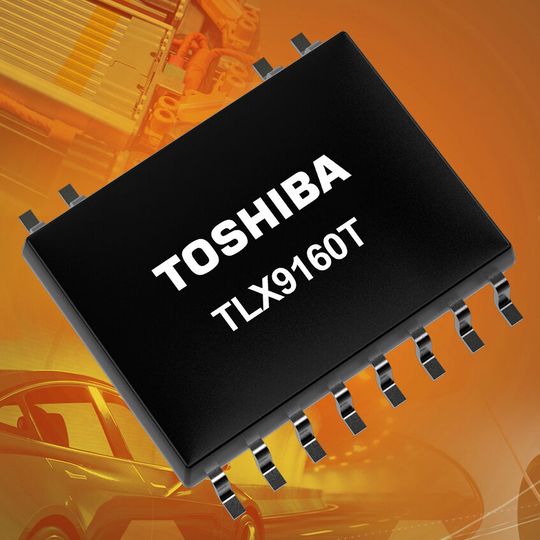

Das Fotorelais TLX9160T ist das erste Fotorelais von Toshiba mit einer hohen Ausgangs-Klemmenspannung von mindestens 1500 V im ausgeschalteten Zustand.
Das Fotorelais TLX9160T ist das erste Fotorelais von Toshiba mit einer hohen Ausgangs-Klemmenspannung von mindestens 1500 V im ausgeschalteten Zustand.
(Bild: Toshiba)

Es handelt sich um das erste Fotorelais des Herstellers mit einer hohen Ausgangs-Klemmenspannung (UOFF) von mindestens 1500 V im ausgeschalteten Zustand. Das Relais kann mit einer Versorgungsspannung (UDD) von bis zu 1000 V betrieben werden.

Das TLX9160T in einem modifizierten SO16L-T-Gehäuse, das aus einem Harzmaterial der IEC60664-1 Materialgruppe I besteht, das einen Comparativen Tracking Index (CTI) von über 600 und vier Pins weniger aufweist. Das Relais hat an seinem Detektor eine Kriechstrecke von mindestens 5 mm, wodurch sichergestellt ist, dass es mit Versorgungsspannungen von bis zu 1000 V – wie in der IEC60664-1 festgelegt – betrieben werden kann. Die Isolationsspannung (BVS) beträgt 5000 Veff (min.). Die Kriech- und Luftstrecken betragen 8 mm.

Der maximale Durchlassstrom (IF) beträgt 30 mA, während der Einschaltstrom (ION) 50 mA und der Ausschaltstrom (IOFF) nur 100 nA betragen. Das Relais ist ausgelegt für Automotive-Umgebungen und deckt, vollständig nach AEC-Q101-qualifiziert, einen Betriebstemperaturbereich (Topr) von –40 bis 125 °C ab.
