Signal- und Spektrumanalysator Frequenzen von 2 Hz bis 85 GHz in einem Sweep

Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Firmen zum Thema

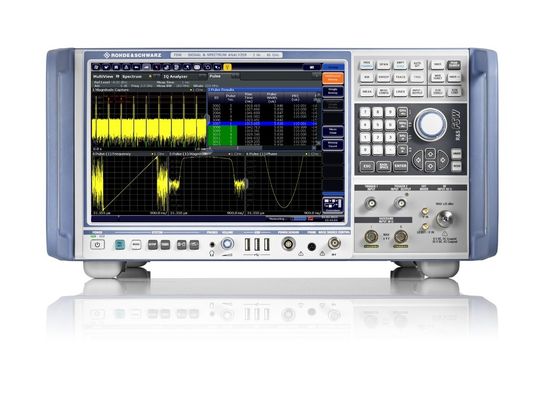

Der R&S FSW85 von Rohde & Schwarz deckt Frequenzen von 2 Hz bis 85 GHz in einem Sweep ab.
Der R&S FSW85 von Rohde & Schwarz deckt Frequenzen von 2 Hz bis 85 GHz in einem Sweep ab.
(Bild: Rohde & Schwarz)

Der Signal- und Spektrumanalysator R&S FSW85 von Rohde & Schwarz deckt nach Herstellerangaben als einziges Gerät am Markt den Frequenzbereich von 2 Hz bis 85 GHz in einem Sweep ab. Anwender können damit Basisband und HF mit nur einem Analysator untersuchen. Da keine externen harmonischen Mischer erforderlich sind, ist beim R&S FSW85 der Testaufbau wesentlich vereinfacht.

Eine interne Vorselektion unterdrückt den Spiegel und andere Nebenempfänge, wie sie üblicherweise bei der Harmonischenmischung auftreten. Der Analysator lässt sich optional mit einer internen Analysebandbreite von 500 MHz ausrüsten. Damit bietet er Entwicklern von Radarkomponenten insbesondere für Automotive- aber auch Aerospace & Defense-Anwendungen eine Vielzahl von Analysemöglichkeiten. In Kombination mit der Option R&S FSW-B2000 und einem R&S RTO Oszilloskop ist sogar eine Analysebandbreite von bis zu 2 GHz möglich. So können Entwickler breitbandige Signale für die nächste Mobilfunkgeneration 5G oder komplexe Pulsparameter und Chirp-Signale für Radarsysteme analysieren.

Dank übersichtlicher Diagramme und flacher Menüs kann der Anwender das Messgerät komfortabel und einfach über den Touchscreen bedienen. Das Display misst 31 cm und es lassen sich verschiedene Messungen gleichzeitig in eigenen Fenstern darstellbar.
