Zukunft der Elektromobilität Fraunhofer LBF zeigt luftgekühlte Antriebseinheit auf der IAA

Redakteur: Stefan Liebing

Die 66. Internationale Automobil-Ausstellung IAA in Frankfurt am Main steht für das Fraunhofer-Institut für Betriebsfestigkeit und Systemzuverlässigkeit LBF ganz im Zeichen der Elektromobilität. Das Institut präsentiert einen luftgekühlten, elektrifizierten Antriebsstrang.

Firmen zum Thema

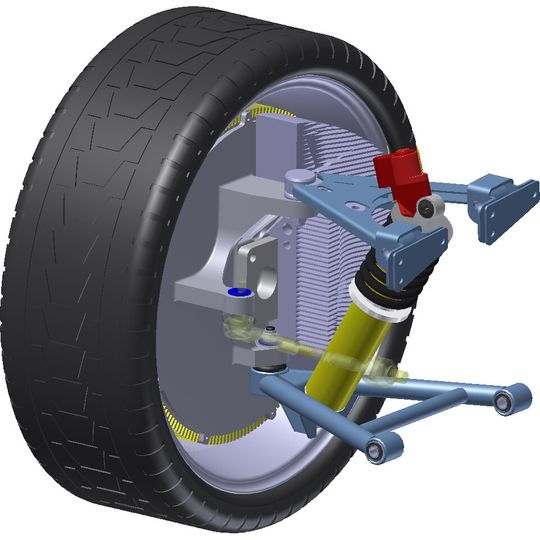

Elektrifizierte Achse mit Radnabenmotor.
Elektrifizierte Achse mit Radnabenmotor.
(Grafik: Fraunhofer LBF)

Am Stand D33 in Halle 4.1 zeigen die Ingenieure vom 15.-18. September anhand eines Achsdemonstrators ihre Lösungen für eine Felge zur Kühlluftunterstützung, einen adaptiven Fahrwerksdämpfer und ein Konzept zur Prüfung der adaptiven Achse.

Im Rahmen der Fraunhofer-Systemforschung Elektromobilität (FSEM II) erarbeiten 16 Fraunhofer-Institute gemeinsam Lösungen für die Zukunft der Elektromobilität. Im Cluster „Antriebsstrang/Fahrwerk“ bündeln die drei Fraunhofer-Institute für Betriebsfestigkeit und Systemzuverlässigkeit LBF, für Integrierte Systeme und Bauelementetechnologie (IISB) und für Fertigungstechnik und Angewandte Materialforschung (IFAM) ihre Kompetenzen für einen innovativen luftgekühlten elektrifizierten Antriebsstrang mit adaptivem Fahrwerksdämpfer. Dieser besteht aus einem luftgekühlten Radnabenmotor, einem luftgekühltem Antriebsumrichter, einem Multi-Level-DCDC-Wandler, einem adaptiven Fahrwerksdämpfer und einer Felge zur Kühlluftunterstützung.

Kühlluftoptimierte Felge

Das Fraunhofer LBF hat den Einfluss des Radscheibendesigns untersucht, um den Luftstrom und die damit verbundene erzwungene Konvektion am Rad zu verbessern. Entscheidende Kriterien waren für die Wissenschaftler neben dem Kühleffekt und der besseren Durchströmung auch das Ergebnis der numerischen Betriebsfestigkeitsberechnung und das mögliche Gewicht. Die Felge entwickelten sie entsprechend den Anforderungen, die sich durch die erhöhte reifengefederte Masse ergeben.

Untersuchungen im Windkanal ergaben einen deutlichen Einfluss des Raddesigns auf das Abkühlverhalten. Als vorteilhaft für die Unterstützung der radseitigen Konvektion zeigte sich, je nach Auslegungsziel, ein Design mit Propeller-Speichen. Auf der Basis dieser Ergebnisse designten und bauten die LBF-Wissenschaftler eine Leichtbau-Felge in 20 Zoll, die sich beispielsweise für den Einsatz von Radnabenmotoren eignet. Sie verbessert die Kühlluftführung um fünf Prozent und wiegt nur 11,3 Kilogramm.

Adaptiver Fahrwerksdämpfer

Simulation zur Auslegung der Felgengeometrie.
Simulation zur Auslegung der Felgengeometrie.
(Grafik: Fraunhofer LBF)
Um den Einfluss der erhöhten reifengefederten Massen zu reduzieren und um den höchsten Fahrkomfort zu erreichen, hat das Fraunhofer LBF einen magnetorheologischen Dämpfer mit einer neuartigen und energieeffizienten Magnetfeldführung entwickelt. Magnetorheologische Flüssigkeiten (MRF) sind Suspensionen aus einer Trägerflüssigkeit und ferromagnetischen Partikeln. Unter Einfluss eines Magnetfeldes bilden sich Festkörperbrücken, die zu einer Erhöhung der übertragbaren Schubspannung führen. Der hybride magnetorheologische Dämpfer nutzt diesen Effekt, um die Dämpferhärte in einem Fahrzeug anzupassen: je stärker das Magnetfeld desto höher die Dämpfungskraft. Wenn beim Einsatz im Fahrzeug die Dämpferhärte langfristig angepasst werden soll, lässt sich hierfür der Permanentmagnet verstellen. Soll dies kurzfristig und schnell geschehen, kann der Spulenstrom geändert werden.
