Ein Messverstärker mit 12 Bit und CAN-Bus-Interface

| Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Der MCV-04 bietet vier Messkanäle mit einer Auflösung von 12 Bit bei einer Referenzspannung von 1,25 V. Dank des Vollmetallgehäuses eignet sich der Messverstärker für Landmaschinen.

Firmen zum Thema

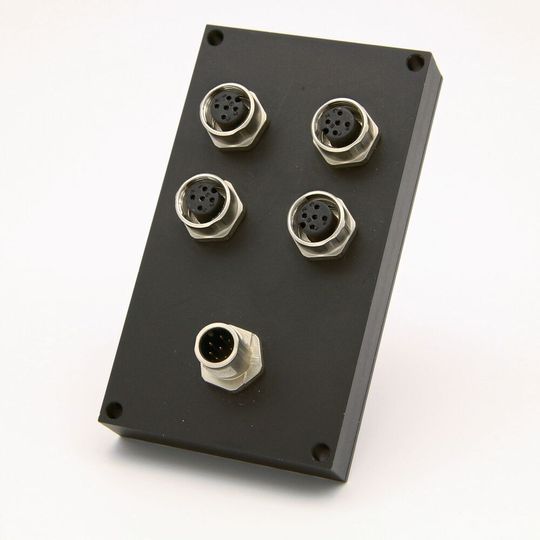

Der Messverstärker MVC-04 ist mit vier Messkanälen ausgestattet, die eine Auflösung von 12 Bit bieten.
Der Messverstärker MVC-04 ist mit vier Messkanälen ausgestattet, die eine Auflösung von 12 Bit bieten.
(Bild: ID Microelektronik & Meßtechnik)

Um Differenzspannungssensoren in übergeordnete Steuerungen zu integrieren und keine speziellen Eingänge zur Verfügung stehen, bietet sich der Messverstärker MCV-04 des Herstellers ID Microelektronik & Meßtechnik an.

Das Kürzel MCV steht für Messverstärker mit CAN-Bus-Interface und der MVC-04 bietet als Differenzspannungsverstärker vier Eingänge. Zudem ist ein 16-Bit-Mikroprozessor verbaut, der die Signalverarbeitung übernimmt.

Vier Kanäle mit 12 Bit

Alle vier Messkanäle bieten eine Auflösung von 12 Bit bei einer Referenzspannung von 1,25 V und die Eingänge sind auch im Modus Single-Ended verwendbar. Die einzelnen Verstärkungsfaktoren von 10 bis 1000 sowie die Messbrückenversorgung von 0 bis 10 V sind per Software einstellbar. Als Schnittstellen stehen standardmäßig CAN-Bus und RS232 zur Verfügung. Optional ist intern ein Temperatursensor mit einer Genauigkeit von 0,5 °C sowie ein Zwei-Achs-Neigungssensor mit einer Auflösung von 0,1° als Basis für Wägesysteme möglich.

Die Elektronik ist geschützt in einem Vollmetallgehäuse mit PU-Harz vergossen. Damit ist der Messverstärker gegen Stoß, Vibration und Feuchtigkeit geschützt. Der Hersteller hat umfangreiche Erfahrungen, nicht nur bei kundenspezifischen Komplettsystemen. Ein Spezialgebiet sind Sonderfahrzeugen in der Landtechnik. Hier entwickelt das Unternehmen beispielsweise für namhafte Landmaschinenhersteller Nivelliersysteme, die den Betrieb von Mähdreschern auch am Hang ermöglichen (hydraulische Nivellierung der Fahrzeugaufbauten im dynamischen Fahrbetrieb).
