E-Paper: Wiederbeschreibbare und funktionale Tasten

Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Eine Maschinensteuerung, deren Tasten sich individuell anpassen lassen: Das Digital Label System (DLS) besteht aus E-Paper-Displays, die über ein Master-Slave-System angepasst werden können. Selbst sicherheitsrelevante Funktionen sind möglich.

Firmen zum Thema

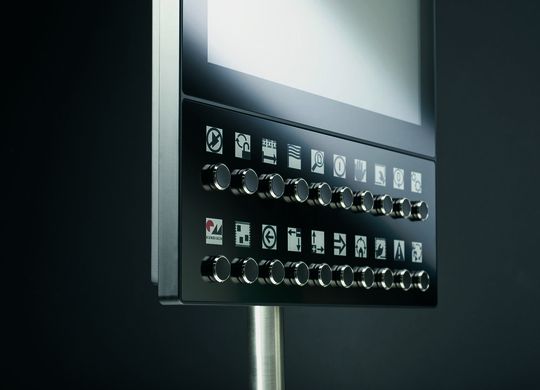

Bis zu 126 E-Paper mit einer Größe von je 1,54 Zoll aus Glassubstrat arbeitet Kundisch in die Maschinensteuerungen ein, die jeweils einzeln verdrahtet und mit unterschiedlichen Funktionen belegt sind.
Bis zu 126 E-Paper mit einer Größe von je 1,54 Zoll aus Glassubstrat arbeitet Kundisch in die Maschinensteuerungen ein, die jeweils einzeln verdrahtet und mit unterschiedlichen Funktionen belegt sind.
(Bild: Kundisch)

Mit dem zum Patent angemeldeten Digital Label System (DLS) bietet Kundisch ein wiederbeschreibbares E-Paper. Tastenbeschriftung und Funktionen lassen sich je nach Nutzer binnen weniger Augenblicke umändern. Bis zu 126 je 1,54 Zoll große E-Paper aus Glassubstrat arbeitet Kundisch in die Maschinensteuerungen ein, die jeweils einzeln verdrahtet und mit unterschiedlichen Funktionen belegt sind. Die einzelnen E-Paper werden mechanisch verbaut und mit jeweils einer Slave-Platine verknüpft. Dem dahinter sitzenden Teilnehmer wird von der Master-Platine eine Adresse zugeordnet. Sie weiß, an welcher Stelle welches E-Paper, welches Symbol und welche Funktion zu sein hat und kann innerhalb von Sekunden die Belegung ändern. Diese Master-Platine kommuniziert später mit der übergeordneten Rechnereinheit – sei es ein PC oder eine Steuerung.

Aktuell konnte Kundisch Maschinen eines Herstellers von Automobilpressen mit dem System ausstatten. Gefragt waren 60 funktionale Tasten, die ressourcensparend in drei Ebenen in 20 Tasten untergebracht sind. Auf der obersten Ebene die wichtigsten Funktionen, auf den unteren beiden die nicht ganz so häufig verwendeten. Das System gibt den Maschinensteuerungen die nötige Freiheit, so flexibel zu agieren, wie es sonst nur mit Touch-Systemen möglich ist. Im Touch dürfen keine sicherheitsrelevanten Funktionen untergebracht werden, weswegen das DLS gerade für Maschinensteuerungen, aber auch für die Beschriftung von Schaltschränken interessant ist. E-Paper können spannungsfrei betrieben werden. Lediglich zum Umschalten benötigen sie Energie.
