Drehzahlmessung bei Turboladern von 200 bis 400.000 U/min

| Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Das Picoturn PTCM ein ein Drehzahlsensorsystem für Turbolader. Einzelne Verdichterradschaufeln werden erkannt und es erzeugt ein Standard-TTL/CMOS-Ausgangssignal.

Firmen zum Thema

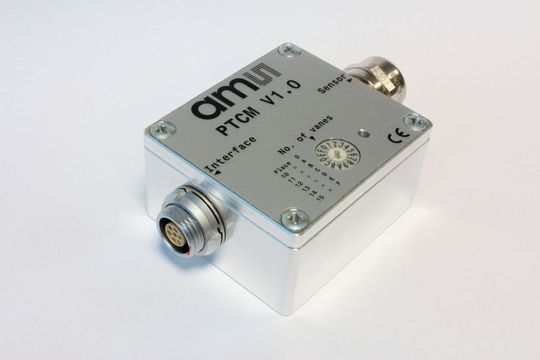

Das PICOTURN PTCM ist ein Drehzahlsensorsystem für Turbolader.
Das PICOTURN PTCM ist ein Drehzahlsensorsystem für Turbolader.
(Bild: Accurate Technologies)

Picoturn PTCM ist ein Drehzahlsensorsystem für Turbolader. Es arbeitet mit der Pulsinduktionstechnik, bei der kurze und besonders starke Magnetimpulse mit einer Frequenz von einem MHz von der Spule ausgesendet werden. Die Wirbelströme bleiben nach dem Abschalten für einige Mikrosekunden erhalten, weshalb sie während der zeitlich verzögerten Empfangsphase noch eindeutig von der nun als Empfang arbeiteten Spule detektiert werden können.

Ein eingepresste Solenoid-Sensor erkennt die einzelnen Verdichterradschaufeln und erzeugt ein Standard-TTL/CMOS-Ausgangssignal.

Das System besteht aus dem Sensor mit einem Kabel, einer Wandlerbox, einem Kabel für die Stromversorgung und die Analog- und Digitalausgänge. Sensor und PTCM-Box sind bei Anschluss und Installation IP67-geschützt. Das Sensor-System misst Verdichterrad-Drehzahlen von 200 bis 400.000 U/min.
