LDO-Regler Automotive-tauglich und sehr kompakt

| Redakteur: Dipl.-Ing. (FH) Thomas Kuther

Firmen zum Thema

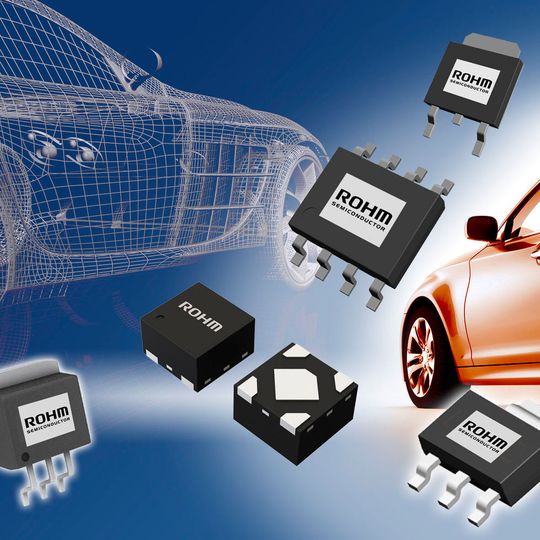

(Bild: Rohm)

ROHM hat zwei neue LDO-Reglerfamilien vorgestellt: Die Serie BUxxJA2MNVX-C mit den nach Herstellerangaben weltweit kleinsten Automotive-tauglichen LDO-Reglern und die Serie BD7xxLx mit einem sehr niedrigem Ruhestrom von 6 µA. Beide Serien sind über den Distributor Rutronik erhältlich.

Die Serie BD7xxLx ist für Anwendungen optimiert, die dauerhaft an das Bordnetz angeschlossen sind und daher extrem geringe Ruhestromaufnahmen benötigen. Dank des großen Versorgungsspannungsbereichs bis max. 50 V und des weiten Betriebstemperaturbereichs von –40 bis 125 °C, eignet sich diese Serie bestens für Body-, Antriebsstrang- und Infotainment-Systeme im Auto. Ihr optimiertes Design gewährleistet mit einer Kapazität von nur 1 bis 10 µF eine stabile, schwankungsfreie Ausgangsspannung und besteht aus acht Typen mit Ausgangsspannungs-Optionen von 3,3 bis 5 V, Ausgangsströmen von 200 bis 500 mA sowie drei Standard-Gehäusetypen (TO-252-3, SOT223-4F und HSOP-J8). Durch den Wegfall größerer externer Kondensatoren reduzieren sich Leiterplattenfläche und Kosten.

Die gemäß AEC-Q100 qualifizierte Serie BUxxJA2MNVX-C bietet Automotive-gerechte Zuverlässigkeit in einem ultrakompakten Gehäuse von nur 1 mm2. Damit verringert sich Montagefläche gegenüber 1,5-mm2-Bauelementen um 55%. Gleichzeitig sind die Standby-Stromaufnahme auf 35 µA und die Lastungsregelungs-Eigenschaften auf 65 mV Spannungsschwankung optimiert. Dies trägt zu kompakten und zugleich leistungsfähigeren Sicherheitsmodulen für Kraftfahrzeuge bei. Im Unterschied zu konventionellen Produkten, die zur Vermeidung von Oszillationen eine externe Kapazität von mindestens 1,0 µF benötigen, kommen diese Regler mit kleineren externen Kondensatoren von nur 0,22 µF aus. Sie haben Eingangsspannungen von 1,7 bis 6,0 V, Ausgangsspannungen von 1,0 bis 3,4 V und einen Ausgangsstrom von bis zu 200 mA. Die Serie BUxxJA2MNVX-C eignet sich vor allem für Sensoren, Kameras, Radar für Fahrassistenzsysteme, Fahrtschreiber und weitere Automotive-Systeme.
