Batterie-Management-IC

Automatische Steuerung und Überwachung von Akkus

| Redakteur: Margit Kuther

ISL94203: Der Batterie-Management-IC von Intersil ist über SE-Spezial erhältlich.
Bildergalerie: 1 Bild

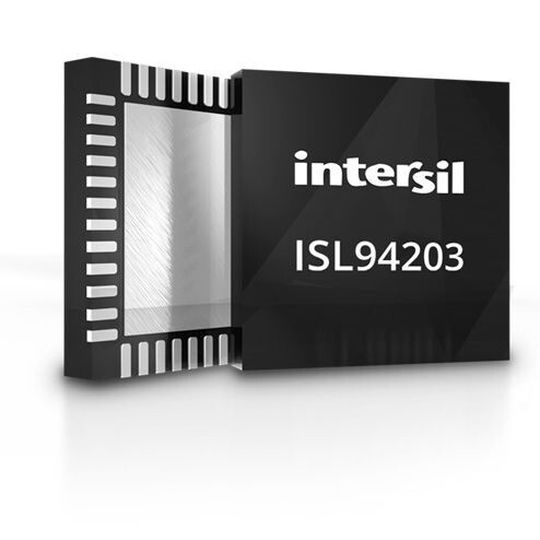

ISL94203: Der Batterie-Management-IC von Intersil ist über SE-Spezial erhältlich. (Bild: Intersil)

Batterie-Management-IC mit integrierter State Machine ermöglicht die automatische Steuerung und Überwachung von Akkus mit bis acht Lithium-Ionen-Zellen.

Eine weitgehend automatisierte Steuerung und Überwachung von Akkus mit drei bis acht in Serie geschalteten Li-Ionen-CoO2-, Li-Ionen-Mn2O4- oder Li-Ionen-FePO4-Zellen ermöglicht der mit einer integrierten State Machine ausgestattete, bei SE-Spezial Electronic verfügbare Batterie-Management-IC ISL94203 von Intersil.

Der entsprechend den jeweiligen Anforderungen konfigurierbare bzw. programmierbare Baustein unterstützt das automatische Abschalten des Akkus bei Über- und Unterspannung, zu hohem Strom oder Kurzschluss, das automatische Wiederhochfahren nach kurzzeitigen Grenzwertüberschreitungen sowie den automatischen Zellausgleich innerhalb des Batterie-Packs.

Lediglich für letzteren Fall werden ergänzend zur internen State Machine noch einige externe FETs benötigt. Die für die Konfiguration und Kalibrierung benötigten Register sind in einem internen EEPROM gespeichert.

Um mittels High-Side-Verbindung ein solides Massebezugspotenzial für die gesamte Schaltung sicher stellen zu können, ist der auf dem Chip integrierte Lade-/Entlade-FET-Treiber zusätzlich mit einem Ladungspumpen-Treiber zur Aktivierung der NMOS-FETs ausgestattet.

Zu den weiteren Merkmalen des Bausteins zählt ein spezieller Open Wire Detector. Dieser stellt sicher, dass es bei Beschädigung, Bruch oder Ablösung eines für den automatischen Zellausgleich benötigten Kabels nicht zu unerwünschtem Überladen oder Tiefenentladungen des Batterie-Packs kommt.

Ausführliche Informationen über den optional auch mit einem externen Mikrocontroller betreibbaren Batterie-Management-IC ISL94203 und Muster können unter intersil@spezial.de angefordert werden.
