„Auf Anhieb richtig“ mit dem PCBA-Visualizer

| Redakteur: Dr. Anna-Lena Gutberlet

Eurocircuits verbindet mit der Integration des PCB- Visualizer in die Online eC Smart Tools die Leiterplatten-Herstellung mit der Bestückung und treibt damit Ihre Philosophie des „Auf Anhieb richtig für die Herstellung“ voran.

Firmen zum Thema

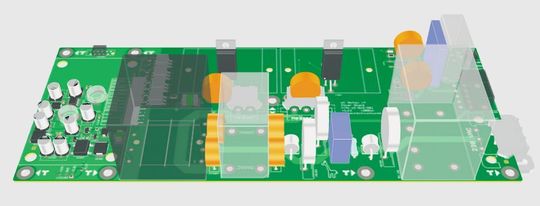

Mit dem PCBA Visualizer erhält der Anwender das Leiterplatten-Design sowie BOM- und CPL-Daten, welche für die Produktion validiert sind und welche sogar um eine grafische 3D-Aufbereitung der bestückten Leiterplatte ergänzt werden.
Mit dem PCBA Visualizer erhält der Anwender das Leiterplatten-Design sowie BOM- und CPL-Daten, welche für die Produktion validiert sind und welche sogar um eine grafische 3D-Aufbereitung der bestückten Leiterplatte ergänzt werden.
(Bild: Eurocircuits)

Eurocircuits hat zwei Ansätze, um die Philosophie des „Auf Anhieb richtig für die Herstellung“ zu unterstützen. Der Erste besteht darin, den Entwicklern über Eurocircuits’ Webseite Informationen zu liefern, die helfen den Herstellungsprozess zu verstehen. Der Zweite Ansatz betrifft das Angebot von Online eC Smart Tools, die bei der Überprüfung von Entwicklungs-Daten helfen, bevor diese in Produktion gehen.

Eurocircuits hat den PCB-Visualizer vor ein paar Jahren entwickelt und seitdem die Funktionen stetig verbessert. Er war das erste der Online eC Smart Tools und erlaubt den Kunden ihre Leiterplatten-Daten hochzuladen und jegliche potenziellen, fertigungsbezogenen Probleme, visuell zu überprüfen und zu reparieren.

Der PCB-Visualizer hat in diesem Zuge dabei geholfen die aufgetretenen Daten-Anomalien vor der Produktion von 25 % auf weniger als 3 % zu senken und repräsentiert damit eine deutliche Verbesserung sowohl für den Kunden als auch den Hersteller.

Gegen Ende 2017 hat Eurocircuits die Arena der Leiterplatten-Bestückung betreten, um ihren Kunden für ihren Bedarf an Prototypen und Kleinserien alles aus einer Hand zu bieten. In diesem Zuge wurde auch der PCBA-Visualizer (das „A“ steht für Assembly [dt. Bestückung]) eingeführt.

Dieses Online eC Smart Tool erlaubt Kunden ihre BOM (Bill of Materials [dt. Bauteilliste]) und CPL (Component Placement List [Platzierungsliste]) hochzuladen, automatisch analysieren zu lassen, Teile zu identifizieren und diese auf der entsprechenden Leiterplatte zu platzieren.

Der PCBA-Visualizer hilft beim Lösen von Problemen, wie etwa der Korrektur der Bauteilrotation/-ausrichtung, Zuordnung der Polarität, Auswahl alternativer Bauteile und vieles mehr. Das Ziel dabei ist – wie immer bei Eurocircuits – die Daten „auf Anhieb richtig“ für die Fertigung zu haben.

Mit dem PCBA-Visualizer erhält Eurocircuits Kunde am Ende ein Leiterplatten-Design, BOM- und CPL-Daten, welche für die Produktion validiert sind und welche sogar um eine grafische 3D-Aufbereitung der bestückten Leiterplatte ergänzt werden.

Deswegen ist es möglich die Anzahl von Fehlern vor der eigentlichen Produktion drastisch zu reduzieren, oder gar zu eliminieren. Das Resultat ist ein effizienterer Ablauf, der diese kleinen Bestellungen günstiger macht und damit einen neuen Markt schafft: Bestückung von Prototypen und Kleinserien als Geschäft.
