Advanced-MLC-Technologie für NAND-Flashspeicher

Redakteur: Margit Kuther

Dieser Artikel beleuchtet die aMLC-Architektur sowie die Vorzüge und Anwendungsbereiche, die aMLC für NAND-Flashspeicherprodukte bietet.

Firmen zum Thema

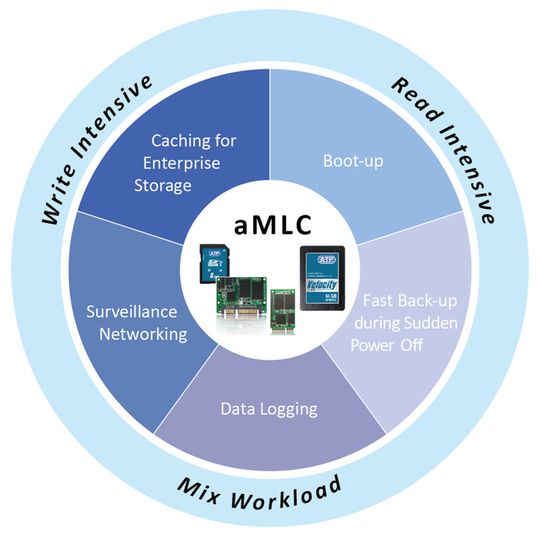

ATP aMLC eignet sich für schreibintensive oder performanceabhängige Anwendungen
ATP aMLC eignet sich für schreibintensive oder performanceabhängige Anwendungen
(ATP Electronics)

Lebensdauer, Leistung und Datenerhalt sind wichtige Faktoren für ein NAND- Flashspeicher-Device, um die hohen Anforderungen im industriellen Einsatz erfüllen zu können, werden jedoch oftmals aufgrund der höheren Kosten im Zusammenhang mit SLC-NAND-Flashkomponenten beeinträchtigt. Mit aMLC (advancedMLC) stellt ATP eine neue Lösung für höhere Produktzuverlässigkeit und Leistung sowie optimierte Gesamtkosten für eine NAND-Flash-Speicherlösung vor.

Bildergalerie

Grundlagen der MLC- und aMLC-Technologie

Bild 1 zeigt die Verteilung der Vth-Zustände von Speicherzellen in einer Seite/einem Sektor in der MLC-Technologie. Geht man davon aus, dass die Anzahl der Speicherzellen jedes Datenmusters in einer Seite/einem Sektor gleich ist, weisen die Vth-Zustände – „11“, „10“, „00“ und „01“ – des Datenmusters eine Gaußsche Verteilung auf. Auch der Störabstand von einem Vth-Zustand zum nächsten ist nahezu identisch. Unter Berücksichtigung der Schreib-Löschzyklen-Begrenzung auf 3K in der MLC-Technologie ist dies proportional zum Störabstand.

Ergänzendes zum Thema
Kompendium Starterkit und Sonderheft Embedded gratis für Sie

Elektronik-Entwicklungsplatinen werden in Zukunft nicht nur durch das Internet der Dinge noch mehr an Popularität gewonnen. Aber welche Platine ist nun für welche Aufgabe eigentlich am besten geeignet? Was für Entwicklungsumgebungen und Peripheriesysteme gibt es dafür? Und wie industrietauglich sind die Boards, wenn es über das Rapid Prototyping einmal hinaus gehen soll?

Antworten auf diese und viele andere Fragen finden Sie im Digital Kompendium Starterkits der ELEKTRONIKPRAXIS. Weitere interessante Beiträge rund um Embedded lesen Sie im Sonderheft Embedded Systems Development II. Beide Hefte stehen auch zum Download bereit (evt. Registrierung erforderlich.)

Zuverlässigkeit hängt vom Störabstand ab

Eine höhere Zuverlässigkeit der MLC-Technologie, besonders angesichts der Begrenzung auf 3K P/E-Zyklen, hängt in hohem Maße vom Störabstand ab. Wenn dieser optimiert wird, können auch die P/E-Zyklen verbessert werden. Durch den Einsatz ausgereifter Firmware lassen sich vier Zustände in zwei zusammenfassen. Bild 2 zeigt die ideale Verteilung der Vth-Zustände von Speicherzellen in der aMLC-Technologie. Durch Zusammenfassen der Zustände „10“ und „01“ in„1“ und „0“ ergeben sich größere Störabstände zwischen „1 und „0“, längere P/E-Zyklen sowie ein optimierter Datenerhalt.

Vorzüge der aMLC-Technologie

Bild 3 vergleicht Lebensdauer, Leistung und Datenerhalt der aMLC- mit anderen Technologien. Die typische Lebensdauer eines SLC-Speichers liegt zwischen 60K und 100K P/E-Zyklen; die eines Client-Grade MLC-Speichers bei etwa 1,5K - 3K P/E-Zyklen. Bei einem Enterprise-Grade MLC-Speicher (eMLC) beträgt die Lebensdauer etwa 10K; dies geht jedoch auf Kosten von Leistung/ Datenerhalt – diese sind nur noch halb so hoch wie bei einem Client-Grade MLC-Speicher. ATP aMLC bietet eine Lebensdauer von mindestens 40K, da es zu keiner Beeinträchtigung der Leistung/Datenhaltung kommt. Die Daten für ATP aMLC wurden anhand echter NAND-Flashdaten validiert, die in Inhouse-Tests auf IC- und Speichereinheit-Ebene durchgeführt wurden.

Video: ATP auf der embedded world 2015

100% Burn-in-Tests auf Produktionsebene

ATP arbeitet bei allen aMLC-Produkten mit sehr hochwertigen NAND-ICs sowie 100% Burn-in-Tests auf Produktionsebene. Zu den ATP aMLC-Produktlinien gehören 2,5“ SSDs, SlimSATA und mSATA mit flexiblen Speicherdichten von 8 - 64 GB, um verschiedenste Formfaktoren und Speicherdichten abzudecken. Die Flexibilität bei der Speicherdichte unterstreicht die Vorzüge der Technologie – eine 13-mal längere Lebensdauer gegenüber herkömmlichen MLC-NAND-Produkten, dreimal schnelleres Schreiben sowie ein fünfmal besser Datenerhalt.

Die durchschnittlichen Speicherdichten erfüllen die Anforderungen der Industrie bezüglich schreibintensiver bzw. leistungsabhängiger Applikationen, z.B. Booten, schnelles Back-up bei plötzlichem Stromausfall, Datenlogging, Überwachungsnetze oder Caching im Unternehmensbereich.
