Additiv gefertigte Prüfadapter für die Serienproduktion

| Redakteur: Dr. Anna-Lena Gutberlet

Die 3D-gedruckten Prüfadapter der Professional Line von eloprint überstehen weit über 1.000.000 Prüfzyklen und eignen sich somit für den Einsatz in der Serienfertigung.

Firmen zum Thema

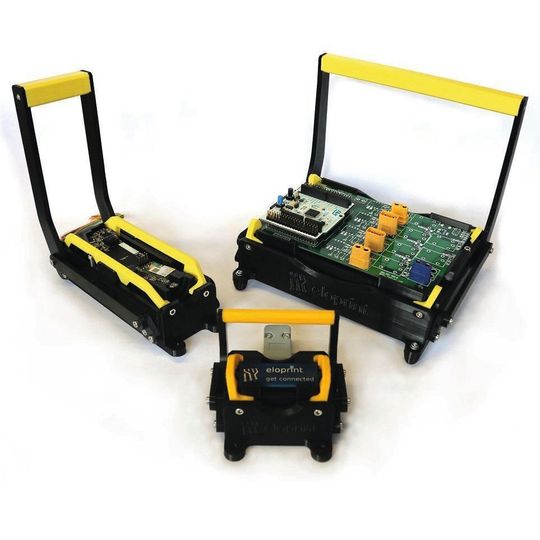

Die Prüfadapter der Professional Line werden im 3D-Druckverfahren hergestellt.
Die Prüfadapter der Professional Line werden im 3D-Druckverfahren hergestellt.
(Bild: eloprint)

Nach Einführung der ersten Prüfadapter aus dem 3D-Drucker für die Entwicklung sowie zum Testen von Prototypen und kleinen Serien, folgt nun die Professional Line von eloprint.

Entgegen klassischer Ansätze wird mit einem Hebelmechanismus das Nadelbett zur Platine bewegt. Zwölf Kugellager in Kombination mit einer Linearführung sorgen für präzise, spannungsfreie und schonende Kontaktierung der bestückten Leiterplatten.

Die Vorrichtungen sollen zum Flashen und Prüfen mittlerer und großer Serien geeignet sein, wie Geschäftsführer Georg Pröpper zu berichten weiß: „In Testapplikationen mit verschiedenen Platinengeometrien konnten wir weit über 1.000.000 Prüfzyklen durchführen, ohne markante Spuren am Prüfadapter festzustellen. Die Ergebnisse sind für uns zunächst zufriedenstellend, wenngleich wir konstant an technischen Weiterentwicklungen arbeiten.”

Ein Mechanismus zur randnahen 4-Punkt-Fixierung sorgt dafür, dass die Platine im eingespannten Zustand von oben frei zugänglich ist. Zusätzliche Stecker, Endschalter, Sensorik, Kühlkörper, etc. können angebracht werden.

Das Esslinger Unternehmen deckt die gesamte Prozesskette von der Konstruktion über den 3D-Druck bis zur Montage in-house ab. Das Resultat sind laut Unternehmensangaben kurze Lieferzeiten von zwei Wochen und eine schnelle Reaktionsfähigkeit auf Kundenwünsche.

Individuell an die Kundenanforderungen angepasst

Individuelle Anforderungen wie das Freistellen von überstehenden Bauteilen, integrierte Steckverbindungen, Einbindung von Lüftern und anderen Bauteilen, etc. sind mit dem neuen System abbildbar. Die Platinengröße beträgt dabei bis zu 300 x 200 mm, der Pitch bis zu 0,5 mm. Standardmäßig werden die Prüfadapter aus ABS mit einer Wärmeformbeständigkeit (heat distortion temperature, HDT) bis 90 °C gefertigt. Auf Wunsch sind Ausführungen aus Hochleistungskunsstoffen wie PEEK (mit HDT bis 152 °C) und ULTEM (PEI) (mit HDT bis 213 °C) möglich.

Die Konstruktion erfolgt auf Basis beliebiger Daten wie STEP, DXF, Zeichnungen und anderen. Gefertigt wird mit den additiven Verfahren FDM, SLS und DLP. Die eingesetzten Nadelformen und die Verdrahtung werden je nach Kundenwunsch individuell gestaltet.

Das Layout der Adapter kann auch nachträglich noch umgerüstet werden: Zum einen können die Prüfnadeln mit verschiedenen Kopfgeometrien (spitz, kronenförmig, kelchförmig, abgerundet, u.a.) beispielsweise zur Verbesserung der Kontaktierung, vergrößerte Kontaktfläche, Durchbrechen von Verunreinigungen, schonende Kontaktierung, etc. getauscht werden. Zum anderen kann das Nadelbett für ein geändertes Platinenlayout bei gleichen Außennennmaßen getauscht werden. Wenn sich die Position der Prüfpunkte ändert, kann ein neues Nadelbett gefertigt werden, das im gleichen Adapter eingesetzt werden kann.

Georg Pröpper weist darauf hin, dass Konstruktion und Fertigung separat voneinander betrachtet werden, wie auch im online Preiskalkulator zu sehen ist. So gehen Mehrfach- und Nachbestellungen mit einem deutlichen Kostenvorteil einher.

“Auch bei der neuen Professional Line werden die sechs Grundprinzipien von eloprint in vollem Umfang realisiert: Schnell, flexibel, günstig, kompakt, wartungsfrei und ESD-geschützt”, versichert der Geschäftsführer.
